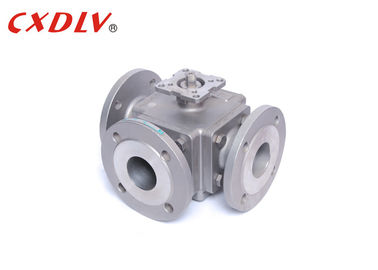

Válvula de bola de acero inoxidable de 3 vías con puerto T-puerto L con clasificación de presión ISO5211 TOP y PN16
Datos del producto:
| Lugar de origen: | PORCELANA |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 por ciento |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Material corporal: | CF8, CF8M, WCB, CF3, CF3M | Material de bola: | CF8, CF8M |
|---|---|---|---|
| Material de asiento: | Ptfe | Modelo de puerto: | L-puerto, T-puerto |
| Estándar: | Se aplican los siguientes requisitos: | Modelo no: | La información que se proporciona para la evaluación de la seguridad de los vehículos es la siguient |
Descripción de producto

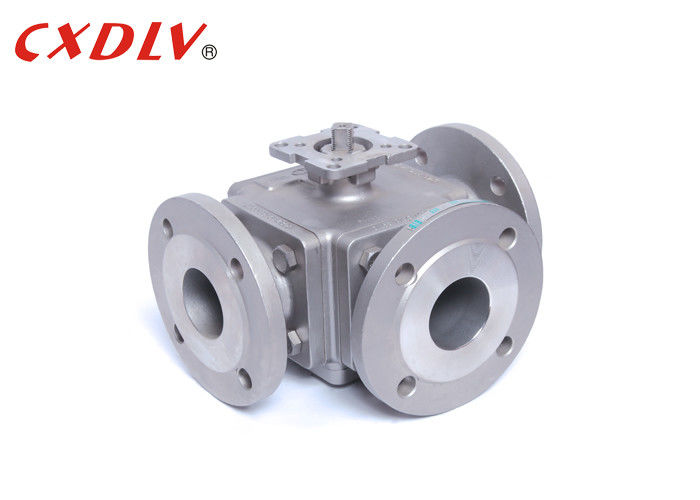

Válvula de bola de 3 vías con bridas y alta clasificación de presión para aplicaciones de servicio pesado con ISO5211 TOP y clasificación de presión PN16
Especificaciones
Válvula de bola flotante fundida
Normas aplicables:
- Diseño y Fabricación: GB12237-89
- Conexión: JB/T79
- Prueba de resistencia al fuego: API607 4ª 1993
- Prueba e Inspección: GB/T13927-1992
Rango de tamaño:
- DN15 ~ DN200
Clasificación de presión:
- PN16 PN25 PN40
Rango de temperatura:
- -20°C~185°C
Válvula de bola de tres vías está disponible en versiones T y L. El tipo T permite que tres tuberías ortogonales se comuniquen entre sí y corten el tercer canal para funcionar como una división y fusión.
El tipo de válvula de bola de tres vías L solo puede conectar dos tuberías que son ortogonales entre sí, y no puede mantener la tercera tubería conectada entre sí al mismo tiempo, solo para distribuir. Se utiliza para desconectar ambas entradas de una salida o puede conectar una de las dos entradas a una salida. Otros tipos de válvulas de 3 puertos pueden diseñarse para otros esquemas y posiciones de dirección de flujo posibles.
| Presión | Tamaño | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Aplicación
La válvula se utiliza principalmente en el suministro y drenaje de agua circulante industrial, el suministro y drenaje de agua urbana, edificios de gran altura y hoteles de salida de agua presurizada de la bomba, utilizada para cortar el agua de retorno y la eliminación del golpe de ariete destructivo, garantizar el funcionamiento seguro de la red de tuberías. Diseñado para tener en cuenta plenamente los requisitos ambientales, sin vibraciones, sin ruido, funcionamiento suave, asegurar que los hoteles, residenciales tranquilos y tiene funciones de ahorro de energía.
¿Por qué elegirnos?
1. La resistencia al fluido es baja y el coeficiente de resistencia es igual a la longitud de la tubería.
2. La estructura es simple, de tamaño pequeño y ligera.
3. Es compacto y fiable, y tiene buenas propiedades de sellado. También se ha utilizado ampliamente en sistemas de vacío.
4. El funcionamiento es conveniente, la apertura y el cierre son rápidos, y la rotación es de 90° desde la apertura total hasta el cierre total, lo que es conveniente para el control a larga distancia.
5. El mantenimiento es conveniente, la válvula de bola tiene una estructura simple, y el anillo de sellado es generalmente móvil, y el desmontaje y la sustitución son relativamente convenientes.
6. Cuando está totalmente abierta o totalmente cerrada, la superficie de sellado de la bola y el asiento de la válvula está aislada del medio, y el medio no causa erosión de la superficie de sellado de la válvula.
7. Amplia gama de aplicaciones, desde pequeñas hasta unos pocos milímetros, hasta unos pocos metros, desde alto vacío hasta alta presión se puede aplicar.
