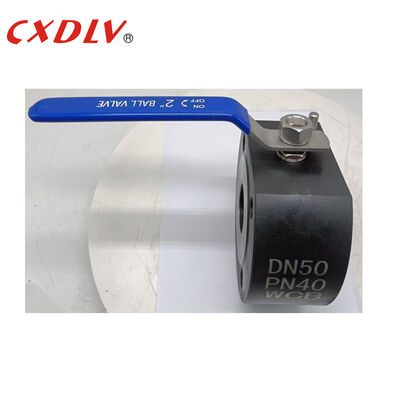

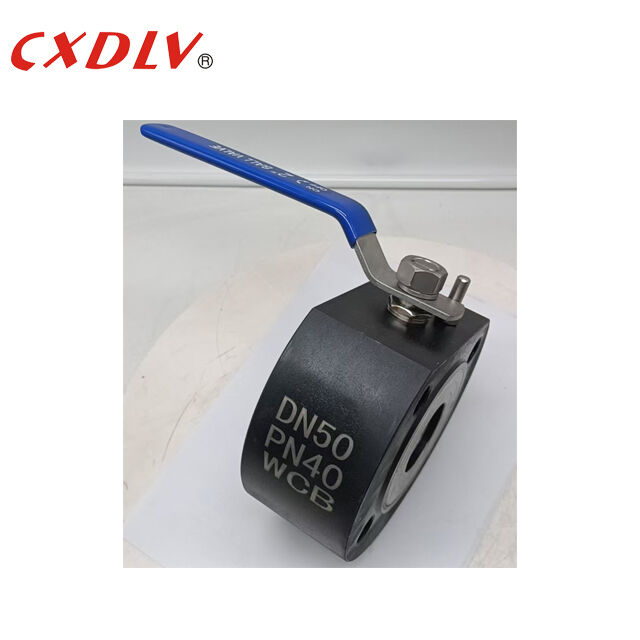

Válvula de bola de paso total tipo Wafer 1 pieza con montaje entre bridas PN 40
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Q71F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Nombre del producto: | 1 pieza de válvula de bolas | Material de la válvula: | A105N |
|---|---|---|---|
| Presión: | PN40 | Operación: | Mano de la palanca |
| Conexión: | Oblea | Modelo: | Q71F |
| Resaltar: | Válvula de bolas de perforación completa PN 40,válvula de bola de acero inoxidable de tipo oblea,válvula de bolas montada en brida con garantía |
||
Descripción de producto
Válvula de bola de perforación completa con montaje entre las bridas PN 40
Características generales
Válvula de bolas de Italia
Las normas aplicables:
- Diseño y fabricación: GB / T12237 / 1989
- Conexión: HG/T20592
- Prueba de resistencia al fuego: GB / T13927 - 1992
Rango de tamaño:
- DN15 ~ DN200
Presión nominal:
- Construcción de 1,6 a 4,0 MPa
Limites de temperatura:
- 20 °C ~ 200 °C
Bola flotante
Puerto lleno
Las válvulas de bolas de tipo oblea(o llamadas válvulas de bola de tipo "Italy Super Thin") se utilizan en el equipo de tuberías en condiciones de PN1,0~2,5MPa,temperatura de trabajo de 29~180°C (el anillo de sellado es de RPTFE) o 29~180°C (el anillo de sellado es de polifenileno PPL)El medio aplicable, como el agua, vapor, aceite, ácido nítrico, ácido acético, carbamida,o medio de oxidabilidad puede aplicarse sujeto al material de válvula de diferencia adoptado.
| Unidad: mm | |||||
| Presión | Tamaño | - ¿ Qué? | D | D1 | D2 |
| PN16 | 40 | 62 | 145 | 110 | 85 |
| 50 | 72 | 160 | 125 | 100 | |
Aplicación
La válvula de bola de obleas se puede utilizar ampliamente en petróleo, química, metalurgia, central eléctrica, industria ligera y otros campos para ajustar o cortar automáticamente el aceite, el agua, el gas y la pulpa o el fluido fibroso.
Fuerza
1En comparación con las válvulas de bolas normales, las válvulas de bolas de tipo súper delgado tienen la ventaja de corta longitud de la estructura, peso ligero, más fácil de instalar y ahorrar material, etc.y con un excelente rendimiento de aislamiento térmico.
2Utilizamos una estructura de sellado flexible para el anillo de asiento para lograr los resultados de un alto rendimiento de sellado confiable y fácil para el funcionamiento abierto / cerrado,y se coloca en la válvula una estructura de protección especial resistente al fuego para mantener el funcionamiento de las válvulas y el alto rendimiento de sellado sin que se vean afectados en caso de riesgo de incendio por accidente.
3. La estructura antistática se puede configurar sujeta a la solicitud del cliente. Establecemos una placa de localización abierta / cerrada de 90o con agujero, el cliente puede bloquear la ubicación según la condición real para evitar el mal funcionamiento.
Selección del modelo
Válvula de bolas de obleas
| Número de modelo | Presión de trabajo /Mpa |
Temperatura aplicable /°C |
Mediano aplicable |
| Se trata de una serie de medidas de seguridad. | 1.6 | PTFE ≤ 150 PPL ≤ 200 |
Nitrosa |
| Se trata de un documento de identificación. | 2.5 | Nitrosa | |
| Se aplicará a los productos de la categoría 1 del presente anexo. | 1.6 | Medios corrosivos oxidantes | |
| Se aplicará a los productos de las categorías IIa y IIIa. | 2.5 | Medios corrosivos oxidantes |
