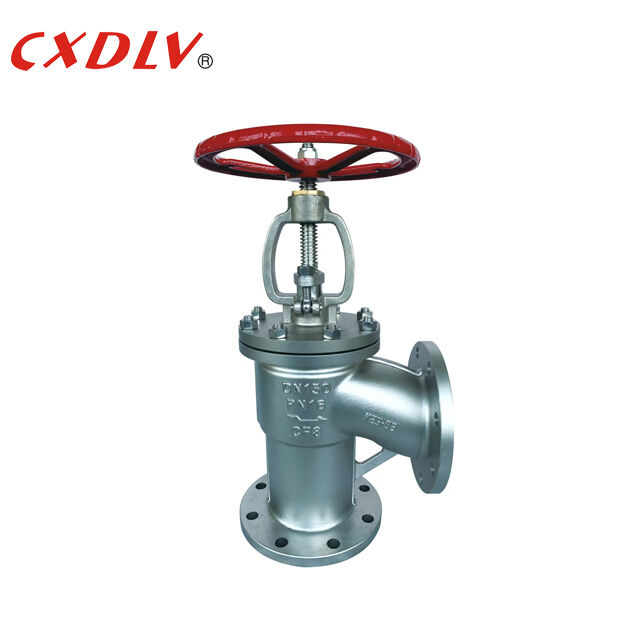

Válvula de globo manual con volante y conexión de brida para uso marino
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | CXDLV |
| Certificación: | ISO9001:2008 CE |
| Número de modelo: | J44W-16P |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Tiempo de entrega: | 7-30 días |
| Condiciones de pago: | LC, T/T, Unión Occidental |
|
Información detallada |
|||
| Material de la bola: | CF8,CF8M,WCB,C95800 | Tamaño: | DN25-DN200 |
|---|---|---|---|
| Estándar: | ES | Conexión final Estándar: | Hg/T20592 |
| Cara a cara Estándar GB/T12221: | GB/T12221 | Estándar de diseño: | GB/T12233 |
| Resaltar: | Válvula de globo de brida de accionamiento manual,Válvula de globo de acero inoxidable para uso marítimo,Válvula de globo angular con manija |
||
Descripción de producto
Válvula de globo angular manual con volante y conexión de brida para uso marino
Especificaciones
- Norma de diseño:GB/T12221
- Inspección y prueba: GB/T13927
- Cara a cara: GB/T12221
- Conexión de brida: HG/T20592
Aplicación
Una válvula de globo angular es un tipo de válvula de movimiento lineal con un cuerpo en forma de L, donde los puertos de entrada y salida están orientados a 90 grados el uno con el otro. Se utiliza para estrangulamiento y regulación de flujo, su diseño reduce la necesidad de codos adicionales en la tubería, reduciendo efectivamente la resistencia al flujo y ahorrando espacio.
| TAMAÑO | L | D | D2 | b | H | Z-Φd |
| DN50 | 125 | 165 | 102 | 2 | 265 | 4-18 |
| DN65 | 145 | 185 | 122 | 2 | 310 | 8-18 |
| DN80 | 155 | 200 | 138 | 2 | 325 | 8-18 |
Característica
Los canales de entrada y salida de la válvula de globo angular no están en la misma dirección, sino en un ángulo recto de 90°, y se genera una cierta caída de presión cuando el medio pasa a través de ella. Su mayor ventaja es que se puede instalar en la esquina del sistema de gestión, lo que ahorra codos de 90° y es fácil de operar. La parte de apertura y cierre de la válvula de globo angular es un disco de válvula en forma de tapón, la superficie de sellado es plana o cónica, y el disco de válvula se mueve en línea recta a lo largo de la línea central del fluido. El movimiento del vástago de la válvula tiene un tipo de varilla de elevación y un tipo de varilla giratoria de elevación.
Paquete y entrega
Detalles del embalaje: Elegimos cajas de madera adecuadas según las diferentes válvulas y organizamos trabajadores cualificados para embalar en caso de magulladuras. Un transitario cooperado a largo plazo reservará espacio, realizará el despacho de aduanas y el transporte para nosotros sin demora. Hay tres formas de transporte: por mar, por aire y por tren. Organizaremos el transporte según las necesidades de los clientes.
Detalles de entrega: según el pedido, 7~60 días
Preguntas frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
A: Somos una fábrica.
P: ¿Cuánto dura su tiempo de entrega?
A: Según el pedido, 7~60 días.
P: ¿Proporciona muestras? ¿Es gratuito o adicional?
A: Sí, podríamos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
A: Pago=1000USD, 30% T/T por adelantado, saldo antes del envío.
