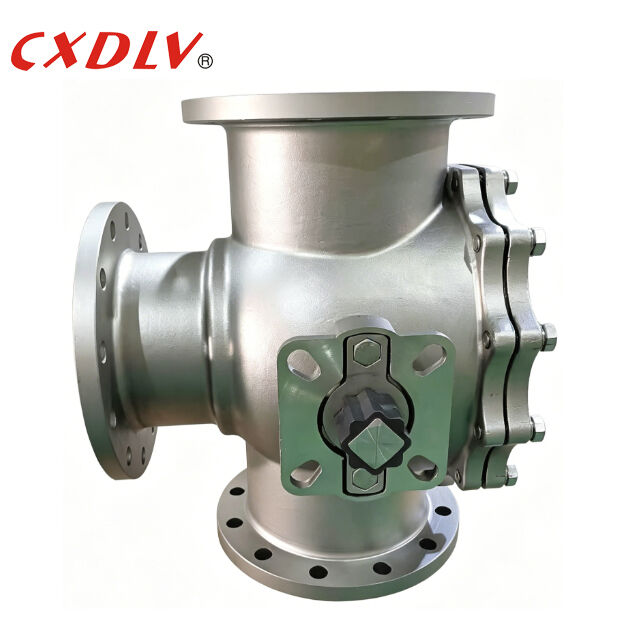

Válvula de bola de conexión con brida de 4 vías PN16 RF Cuerpo de acero inoxidable Asiento de PTFE Con plataforma de montaje ISO5211
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Material del cuerpo: | CF8, CF8M, WCB, CF3, CF3M | Material de la bola: | CF8, CF8M |
|---|---|---|---|
| Material del asiento: | PTFE | Modelo de puerto: | L-puerto, T-puerto |
| Estándar: | Se aplican los siguientes requisitos: | Número de modelo: | La información que se proporciona para la evaluación de la seguridad de los vehículos es la siguient |
| Resaltar: | Válvula de bolas de cuatro vías con brida PN16,válvula de bolas de acero inoxidable con asiento de PTFE,válvula de bolas de almohadilla de montaje ISO5211 |
||
Descripción de producto
Válvula de bola de conexión bridada de 4 vías PN16 RF Cuerpo de acero inoxidable Asiento de PTFE Con plataforma de montaje ISO5211
Especificaciones
Válvula de bola flotante fundida
Normas aplicables:
- Diseño y fabricación: GB12237-89
- Conexión: JB/T79
- Prueba a prueba de fuego: API607 4ª 1993
- Prueba e inspección: GB/T13927-1992
Rango de tamaño:
- DN15 ~ DN200
Clasificación de presión:
- PN16 PN25 PN40
Rango de temperatura:
- -20°C~185°C
Válvula de bola de tres víasestá disponible en versiones T y L. El tipo T permite que tres tuberías ortogonales se comuniquen entre sí y corten el tercer canal para funcionar como una división y fusión.
El tipo de válvula de bola de tres vías L solo puede conectar dos tuberías que son ortogonales entre sí, y no puede mantener la tercera tubería conectada entre sí al mismo tiempo, solo para distribuir. Esse utiliza para desconectar ambas entradas de una salida o puede conectar una de dos entradas a una salida. Otros tipos de válvulas de 3 puertos pueden diseñarse para otros esquemas y posiciones de dirección de flujo posibles.
| Presión | Tamaño | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Aplicación
La válvula se utiliza principalmente en el suministro y drenaje de agua circulante industrial, suministro y drenaje de agua urbana, edificios de gran altura y hoteles de la salida de agua presurizada de la bomba, utilizada para cortar el agua de retorno y la eliminación del golpe de ariete destructivo, garantizando la operación segura de la red de tuberías. Diseñada para tener en cuenta los requisitos ambientales, sin vibraciones, sin ruido, operación suave, asegurando que los hoteles y residencias sean silenciosos y tengan funciones de ahorro de energía.
¿Por qué elegirnos?
1. La resistencia al fluido es baja y el coeficiente de resistencia es igual a la longitud de la tubería.
2. La estructura es simple, de tamaño pequeño y peso ligero.
3. Es compacto y fiable, y tiene buenas propiedades de sellado. También se ha utilizado ampliamente en sistemas de vacío.
4. La operación es conveniente, la apertura y el cierre son rápidos, y la rotación es de 90° desde la apertura total hasta el cierre total, lo que es conveniente para el control a larga distancia.
5. El mantenimiento es conveniente, la válvula de bola tiene una estructura simple y el anillo de sellado es generalmente móvil, y el desmontaje y reemplazo son relativamente convenientes.
6. Cuando está completamente abierta o completamente cerrada, la superficie de sellado de la bola y el asiento de la válvula está aislada del medio, y el medio no causa erosión de la superficie de sellado de la válvula.
7. Amplia gama de aplicaciones, desde pequeños hasta unos pocos milímetros, hasta unos pocos metros, desde alto vacío hasta alta presión se pueden aplicar.
