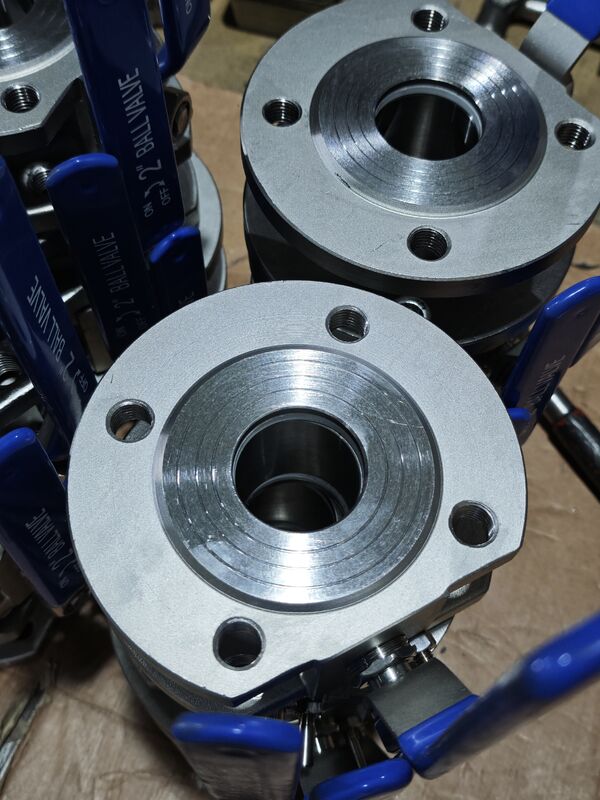

Válvula de bola robusta diseñada para la gestión del flujo de petróleo, agua, gas y celulosa en diversas industrias
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Q71F |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Material de la válvula: | WCB | Asiento: | PPL |
|---|---|---|---|
| Embalaje: | Grafito flexible | Conexión: | Oblea |
| Tamaño: | DN50 | Modelo: | Q71F |
| Resaltar: | Valvas de bolas de flancos para gas de petróleo,Válvula de bolas con brida italiana,Válvula de bolas para el flujo de la pulpa industrial |
||
Descripción de producto
Las normas aplicables:
- Diseño y fabricación: GB/T12237/1989
- Conexión: JB/T79
- Prueba de resistencia al fuego: GB/T13927-1992
Rango de tamaño:DN15 ~ DN200
Presión nominal:1.6 ~ 4,0 MPa
Rango de temperatura:-20 °C ~ 350 °C
La válvula de bola de Wafer es una nueva generación de válvula de bola de distancia de brida ultracorta desarrollada mediante la introducción de tecnología italiana para el diseño localizado.Las demás máquinas de la partida 8411El producto tiene las características de estructura compacta, tamaño pequeño, peso ligero y instalación conveniente.
Unidad: mm
| Presión | Tamaño | - ¿ Qué? | D | D1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
La válvula de bola de obleas se puede utilizar ampliamente en petróleo, química, metalurgia, central eléctrica, industria ligera y otros campos para ajustar o cortar automáticamente el aceite, el agua, el gas y la pulpa o el fluido fibroso.
- El diseño único del excéntrico hace que la transmisión sin fricción entre las superficies de sellado, lo que prolonga la vida útil de la válvula.
- El asiento elástico generado por el par.
- El ingenioso diseño de cuña hace que la válvula tenga una función de sellado automático cada vez más apretada, con compensación y fugas cero entre las superficies de sellado.
- Pequeño, ligero y fácil de instalar.
- Los dispositivos neumáticos y eléctricos pueden configurarse de acuerdo con los requisitos del usuario para satisfacer las necesidades de control remoto y control de programa.
- El material del asiento de repuesto se puede aplicar a una variedad de medios.
Válvula de bolas de obleas
| Número de modelo | Presión de trabajo / MPa | Temperatura aplicable /°C | Mediano aplicable |
|---|---|---|---|
| Se trata de una serie de medidas de seguridad. | 1.6 | PTFE ≤ 150 PPL ≤ 250 | Nitrosa |
| Se trata de un documento de identificación. | 2.5 | Nitrosa | |
| Se aplicará a los productos de la categoría 1 del presente anexo. | 1.6 | Medios corrosivos oxidantes | |
| Se aplicará a los productos de las categorías IIa y IIIa. | 2.5 | Medios corrosivos oxidantes |
