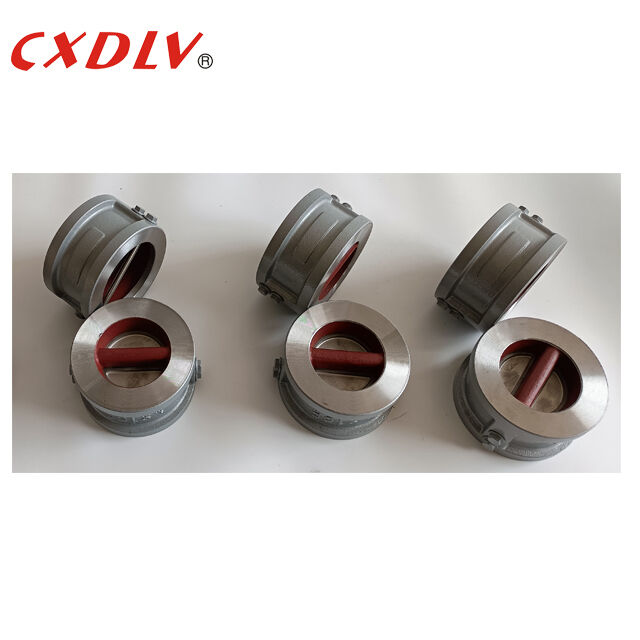

Válvulas antirretorno de la válvula de retención de Seat del metal del acero fundido de la placa de la puerta doble de DN80 ANSI150LB RF
Datos del producto:
| Lugar de origen: | ZheJiang, China |
| Nombre de la marca: | CXDLV |
| Certificación: | ISO9001:2008&PED 2014/68/EU |
| Número de modelo: | H76 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de polilevado adecuados según la estructura de las válvulas diferentes |
| Tiempo de entrega: | 7-30 días |
| Condiciones de pago: | LC, T/T, Unión Occidental |
|
Información detallada |
|||
| Material del disco: | CF8M/CF8/CF3/CF3M/WCB | Medio: | Agua.Gas.Petróleo |
|---|---|---|---|
| Tamaño: | DN50 ~ DN600 | Estándar: | Las condiciones de los certificados de conformidad con el presente Reglamento son las siguientes: |
| Material del cuerpo: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPA/1.6MPA/2.5MPA |
| Primavera: | SS304/SS316 | ||
| Resaltar: | Válvula de retención de acero fundido DN80,válvula de retención de doble placa sin retorno ANSI150LB,válvula de retención de obleas con asiento metálico |
||
Descripción de producto
Válvulas antirretorno de la válvula de retención de Seat del metal del acero fundido de la placa de la puerta doble de DN80 ANSI150LB RF
Presupuesto
Diseño según API594.API6D.JB/T8937
Cara a cara según API594.API6D.DIN3202.JB/T8937
Clasificación de presión y temperatura segúnAPI598
Solicitud
La válvula de retención Wafer de placa doble emplea dos placas cargadas por resorte articuladas en un pasador de bisagra central. El interior de la válvula se compone de dos resortes semicirculares y una superficie de placa, y se fija al cuerpo de la válvula mediante un pasador, y el resorte se deforma para cerrar la placa de la válvula y la presión del fluido hace que el resorte se abra. La deformación es rápida, lo que protege la tubería contra daños por golpes de ariete.
Dibujo acotado
| DN | l | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
Característica
1. Diseño compacto de una sola pieza estilo oblea;
2.El poste central soporta completamente el conjunto interno sin pasadores ni tapones externos;
3.El área de flujo máximo reduce la pérdida de presión;
4.El diseño de doble placa produce una mayor resistencia con un tiempo de apertura y cierre reducido;
5. Los resortes de torsión ayudan al cierre de la placa de la válvula, evitando la inversión del flujo. La respuesta consistente de la válvula garantiza contra golpes y golpes de ariete.
6.El eje presenta una construcción resistente y resistente a la corrosión;
7.Los soportes del eje actúan como topes para evitar el recorrido excesivo de las placas de válvula. Son resistentes a la corrosión con grandes superficies de soporte del eje y se pueden quitar fácilmente para montaje interno, mantenimiento o cambio.
8. Las arandelas de empuje reducen la fricción y el desgaste de las bisagras de la placa de válvula.
Paquete y entrega
Detalles de embalaje: Elegimos cajas de madera adecuadas según las diferentes válvulas y contratamos a trabajadores cualificados para que las empaqueten en caso de hematomas. El transportista cooperado a largo plazo reservará espacio, pasará las aduanas y el transporte para nosotros sin demora. Hay tres formas de transporte: por mar, por aire y por tren. Organizaremos el transporte según las necesidades de los clientes.
Detalles de entrega: según el pedido, 7~60 días
Preguntas frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Somos fabricantes desde hace más de 16 años.
P: ¿Cuánto dura el tiempo de entrega?
R: Según el pedido, entre 7 y 60 días.
P: ¿Proporcionan muestras? ¿Es gratis o extra?
R: Sí, podemos ofrecer la muestra de forma gratuita pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
R: Pago<=1000USD, 100% por adelantado. Pago>=1000USD, 30% T/T por adelantado, saldo antes del envío.
