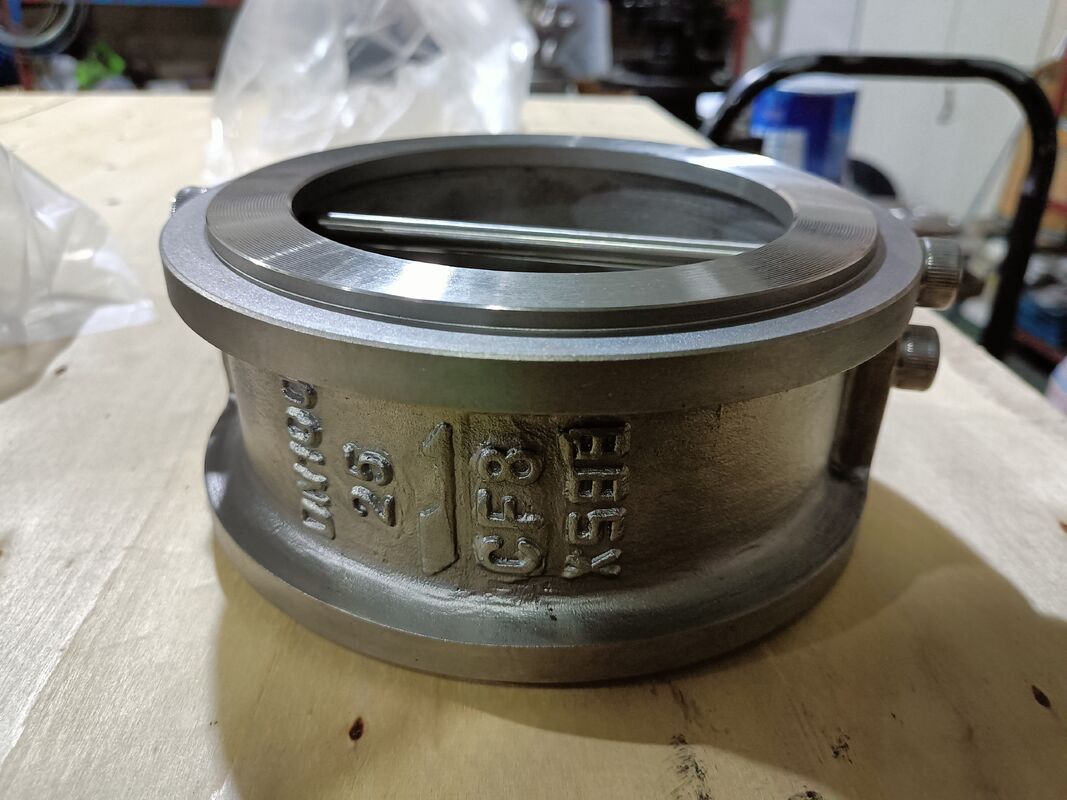

Válvula de retención de placas duales de oblea DN65 PN16, válvula de retención de disco dual con resorte CF8M de acero inoxidable para agua, aceite y Gas
Datos del producto:
| Lugar de origen: | Zhejiang, China |
| Nombre de la marca: | Xidelong |
| Certificación: | ISO 9001:2015, CE |
| Número de modelo: | DN65-PN16-WDCV |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | USD 50-200 / Piece |
| Detalles de empaquetado: | Caja de madera contrachapada de exportación con protección interior de espuma. |
| Tiempo de entrega: | 7-15 días laborables |
| Condiciones de pago: | T/T, L/C, PayPal, Western Union |
| Capacidad de la fuente: | 5000 piezas por mes |
|
Información detallada |
|||
| Tipo de válvula: | válvula de retención de oblea de doble placa | Diámetro nominal: | DN65 (2-1/2\") |
|---|---|---|---|
| Clasificación de presión: | PN16 | Material del cuerpo: | Acero Inoxidable CF8M (316) |
| Material del disco: | Acero Inoxidable CF8M (316) | Material del asiento: | PTFE |
| Material del resorte: | Acero inoxidable 316 | Tipo de conexión: | Oblea |
| Temperatura de trabajo: | -29°C a 200°C | Medios aplicables: | Agua, petróleo, gas |
| Resaltar: | válvula de retención de doble placa de acero inoxidable,válvula de retención con resorte,válvula de retención de oblea DN65 PN16 |
||
Descripción de producto
Válvula de retención de placas dobles tipo wafer DN65 PN16 — Acero inoxidable CF8M
ElVálvula de retención de placas duales tipo oblea Xidelong DN65 PN16es una válvula antirretorno de alto rendimiento diseñada para una prevención confiable del reflujo en sistemas de tuberías industriales exigentes. Con un cuerpo robusto de acero inoxidable CF8M (A351 Grado 316) y discos dobles con resorte, esta válvula de retención tipo oblea ofrece una resistencia a la corrosión excepcional, un cierre rápido y un funcionamiento sin mantenimiento en una amplia gama de aplicaciones.
Características clave
| Característica | Beneficio |
|---|---|
| Diseño de doble placa con resorte | El mecanismo de resorte de torsión garantiza un cierre instantáneo y hermético cuando el flujo se invierte, evitando golpes de ariete y daños al sistema. |
| Cuerpo y discos de acero inoxidable CF8M | Resistencia superior a la corrosión y oxidación; Adecuado para medios agresivos, incluidos agua de mar, productos químicos y fluidos de alta temperatura de hasta 200 °C. |
| Configuración de oblea compacta | La dimensión ultracorta entre caras (según API 594) ahorra espacio de instalación y reduce el peso de la tubería; Se adapta entre bridas estándar sin soportes adicionales. |
| Asiento blando de PTFE | Sellado estanco a baja presión diferencial; amplia compatibilidad química; El asiento reemplazable extiende la vida útil de la válvula. |
| Sellado bidireccional | Cierre positivo en ambas direcciones del flujo; respaldo de asiento secundario de metal con metal a prueba de incendios disponible a pedido |
Especificaciones técnicas
- Diámetro Nominal:DN65 (2-1/2 pulgadas)
- Clasificación de presión:PN16 (equivalente a clase 150)
- Material del cuerpo y del disco:ASTM A351 CF8M (acero inoxidable 316)
- Material del asiento:PTFE virgen
- Material del resorte:Acero Inoxidable 316 (Inconel X-750 opcional)
- Estándar de conexión:Tipo wafer, se adapta entre bridas EN 1092-1 PN16 / ASME B16.5 Clase 150
- Estándar de diseño:API 594, API 598, EN 13709
- Cara a cara:Patrón corto API 594
- Temperatura de trabajo:-29°C a +200°C (-20°F a +392°F)
- Medios aplicables:Agua, agua caliente, vapor, petróleo, gas, ácidos débiles, disolventes orgánicos.
Aplicaciones típicas
- Plantas de Tratamiento de Agua:Prevención de contraflujo de descarga de bombas en líneas de agua cruda, agua tratada y lodos
- Sistemas HVAC:Circuitos de circulación de agua fría, agua del condensador y agua caliente
- Petróleo y gas:Líneas de proceso de refinería, tuberías de tanques y sistemas de transferencia de combustible
- Marina y construcción naval:Sistemas de agua de lastre, líneas de descarga de sentinas, redes contra incendios.
- Procesamiento químico:Transferencia de medios corrosivos donde se requiere compatibilidad con 316 SS
- Generación de energía:Circuitos de agua de refrigeración, tuberías auxiliares, líneas de retorno de condensado.
Seguro de calidad
Cada válvula de retención de placa doble Xidelong se somete a los siguientes procedimientos de control de calidad antes del envío:
- Prueba de presión de carcasa al 100 % según API 598 a una presión nominal de 1,5 veces
- Prueba de fuga del asiento al 100% a 1,1 veces la presión nominal con cero fugas visibles
- Certificado de materiales (EN 10204 3.1) para componentes de carrocería, discos y molduras.
- Inspección dimensional contra tolerancias cara a cara API 594
- Trazabilidad total desde el lote fundido hasta el producto terminado
Para configuraciones personalizadas, incluidas las molduras de servicio amargo NACE MR0175, extensiones criogénicas o patrones de perforación de bridas especiales, comuníquese con nuestro equipo de ingeniería. Ofrecemos marcas OEM y soluciones de embalaje personalizadas para satisfacer los requisitos de su proyecto.
Contáctanos hoypara una cotización competitiva, ficha técnica o para solicitar una muestra para evaluación.
