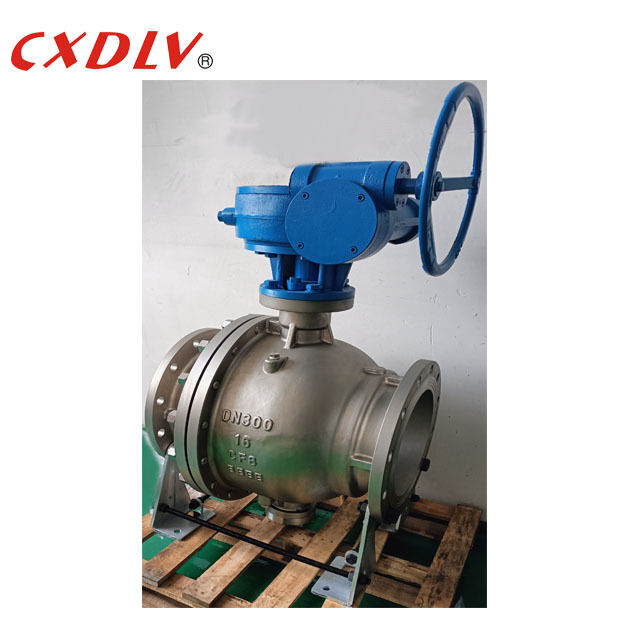

Válvula de bola montada con trunnión de flanco de acero inoxidable de 12 "PN16 con operador de engranaje de gusano
Datos del producto:
| Lugar de origen: | WENZHOU CHINA |
| Nombre de la marca: | CXDLV |
| Certificación: | ISO9001 |
| Número de modelo: | Q347F-150LBP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | FOBUS$1000 |
| Detalles de empaquetado: | 1 pieza/1 juego |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T |
|
Información detallada |
|||
| Material del cuerpo: | Se trata de una serie de medidas de control de la calidad de los productos. | Operación: | Engranaje helicoidal |
|---|---|---|---|
| Material de adorno: | Asiento blando | Anillo de asiento: | PTFE/PPL |
| Tamaño del puerto: | DN150~DN400 | Tamaño de la conexión final: | DN150 a DN400 |
| Tipo: | Válvula de bola Q347F-16P | Tipo de válvula: | 2 piezas divididas |
Descripción de producto
Válvula de bola montada con trunnión de flanco de acero inoxidable de 12 "PN16 con operador de engranaje de gusano
La válvula de bola de esta serie tiene la bola fija, bajo cualquier presión, la bola no se moverá bajo la presión de resorte y el medio, empuje el asiento de la válvula para lograr un buen sellado,Así que el asiento de la válvula no sufrirá demasiada presiónSu vida útil es de 2 ~ 3 veces la de la válvula de bola de tipo O ordinaria, que es especialmente aplicable para alta presión y gran diámetro.
Parámetros técnicos:
| Tamaño del puerto | DN 150 a DN 400 |
|---|---|
| Anillo del asiento | Se aplicarán las siguientes medidas: |
| Estándar final | Las demás |
| Tamaño de la conexión final | DN150 a DN400 |
| Operación | Operación de engranaje de gusano |
| Las focas | PTFE, RPTFE, PPL, PTFE de Dakin |
| Material de recorte | Asiento blando |
| Material del cuerpo | Se trata de una serie de medidas de control de la calidad de los productos. |
La válvula de bola de trunnion es una forma de válvula de cuarto giro que utiliza una bola hueca, perforada y fija/suportada para controlar el flujo a través de ella.
Una válvula montada en un trunnion significa que la bola está restringida por rodamientos y solo se le permite girar, la mayoría de la carga hidráulica que debe soportarse por las restricciones del sistema,que resulta en una baja presión de rodamiento y sin fatiga del ejeLa presión de la línea empuja el asiento aguas arriba contra la bola estacionaria de modo que la presión de la línea fuerza el asiento aguas arriba sobre la bola para hacer que se sella.
El anclaje mecánico de la bola absorbe el empuje de la presión de la línea, evitando el exceso de fricción entre la bola y los asientos,Por lo tanto, incluso a presión de trabajo nominal completa, el par de funcionamiento sigue siendo bajoEsto es particularmente ventajoso cuando se activa la válvula de bola porque reduce el tamaño del actuador y, por lo tanto, los costes totales del paquete de accionamiento de la válvula.
Ventajas
El diseño de la bola de trunnion es el menor par operativo, la facilidad de operación,reducción del desgaste de los asientos (el aislamiento de la base/bola evita la carga lateral y el desgaste de los asientos aguas abajo, mejorando el rendimiento y la vida útil), superior sealing performance at both high and low pressure (a separate spring mechanism and upstream line pressure is used as the sealing against the stationary ball for low pressure and high pressure m applications).
El trunnion está disponible para todos los tamaños y para todas las clases de presión, pero no son adecuados para fines de estrangulación.
Aplicación
La válvula de bola de trunnion se utiliza para cortar o conectar el medio en varias tuberías de clase150-clase2500 y pn16-pn320.gas licuadoSe utiliza ampliamente en industrias como la industria química, el petróleo, el gas natural, la metalurgia, etc.Los modos de conducción de la válvula de bolas de trunnion incluyen el manejo del gusano y el engranaje del gusanoLas válvulas de bolas de trunnion generalmente adoptan una conexión de brida, y también se adopta una conexión de soldadura de trasero.El asiento puede ser un asiento de sellado blando o un asiento de sellado duro de metal.
Preguntas frecuentes
P: ¿ Es usted una empresa comercial o un fabricante?
R: Somos una fábrica.
P: ¿Cuánto dura su plazo de entrega?
R: De acuerdo con el pedido, 7 ~ 60 días.
P: ¿ Proporciona muestras? ¿ Es gratis o extra?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero no pagar el costo de flete.
P: ¿ Cuáles son sus términos de pago?
R: Pago <= 1000USD, 100% por adelantado. Pago>= 1000USD, 30% T/T por adelantado, saldo antes del envío.
