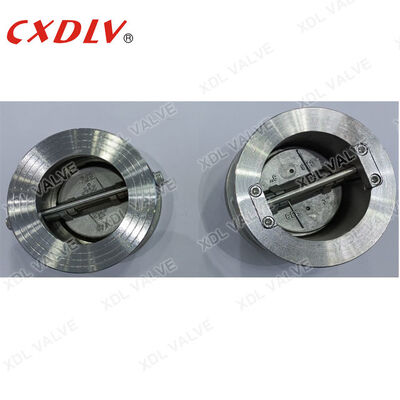

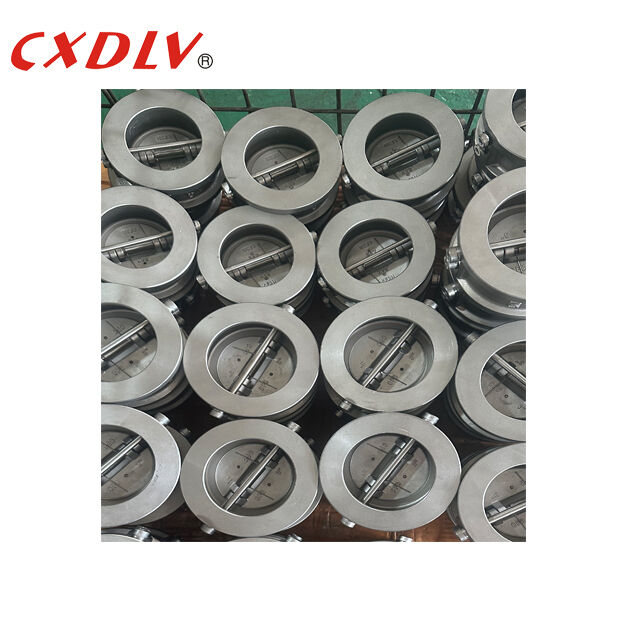

Válvula de retención de doble placa de oblea de acero inoxidable para agua, aceite y gas
Datos del producto:
| Lugar de origen: | Zhejiang, China |
| Nombre de la marca: | Xidelong |
| Certificación: | ISO 9001:2015, CE |
| Número de modelo: | H76W-16P |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | USD 50-200 / Piece |
| Detalles de empaquetado: | Caja de madera contrachapada de exportación con protección interior de espuma. |
| Tiempo de entrega: | 7-15 días laborables |
| Condiciones de pago: | T/T, L/C, PayPal, Western Union |
| Capacidad de la fuente: | 5000 piezas por mes |
|
Información detallada |
|||
| Tipo de válvula: | válvula de retención de oblea de doble placa | Diámetro nominal: | DN65 (2-1/2") |
|---|---|---|---|
| Clasificación de presión: | PN16 | Material del cuerpo: | Acero Inoxidable CF8M (316) |
| Material del disco: | Acero Inoxidable CF8M (316) | Material del asiento: | PTFE |
| Material del resorte: | Acero inoxidable 316 | Tipo de conexión: | Oblea |
| Temperatura de trabajo: | -29°C a 200°C | Medios aplicables: | Agua, petróleo, gas |
Descripción de producto
Válvula de verificación de placas dobles de obleas Material de acero inoxidable Válvula de no retorno para gas de aceite de agua
ElVálvula de verificación de placas dobles de obleas Xidelonges una válvula de no retorno de alto rendimiento diseñada para la prevención fiable del retroceso en sistemas de tuberías industriales exigentes.Con un cuerpo robusto de acero inoxidable CF8M (grado A351 316) y dos discos de resorte, esta válvula de retención de tipo oblea ofrece una resistencia excepcional a la corrosión, cierre rápido y funcionamiento libre de mantenimiento en una amplia gama de aplicaciones.
Características clave
| Características | Beneficio |
|---|---|
| Diseño de doble placa con resorte | El mecanismo de resorte de torsión asegura el cierre instantáneo y hermético cuando el flujo se invierte, evitando el martillo de agua y el daño del sistema |
| Cuerpo y discos de acero inoxidable CF8M | Resistencia superior a la corrosión y la oxidación; adecuado para medios agresivos, incluido el agua de mar, productos químicos y fluidos de alta temperatura hasta 200 °C |
| Configuración de la oblea compacta | Dimensión de cara a cara ultracorta (según API 594) ahorra espacio de instalación y reduce el peso de la tubería; encaja entre las bridas estándar sin soportes adicionales |
| Asiento blando | Sello hermético a baja presión diferencial; amplia compatibilidad química; asiento intercambiable que prolonga la vida útil de la válvula |
| Sellado bidireccional | Cierre positivo en ambas direcciones del flujo; seguridad contra incendio del asiento secundario de metal a metal disponible a petición |
Especificaciones técnicas
- Diámetro nominal:DN65 (2-1/2 pulgadas)
- Nivel de presión:PN16 (equivalente a la clase 150)
- Material del cuerpo y del disco:Las partidas de acero inoxidable de la categoría ASTM A351 CF8M
- Material del asiento:PTFE virgen
- Material de las muelles:Acero inoxidable 316 (Inconel X-750 opcional)
- Norma de conexión:Tipo de oblea, que encaja entre las bridas de la norma EN 1092-1 PN16 / ASME B16.5 de la clase 150
- Norma de diseño:Se aplican las siguientes condiciones:
- Cara a cara:API 594 Modelo corto
- Temperatura de trabajo:-29°C a +200°C (-20°F a +392°F)
- Medios aplicables:Agua, agua caliente, vapor, aceite, gas, ácidos débiles, disolventes orgánicos
Aplicaciones típicas
- Instalaciones de tratamiento de aguas:Prevención del reflujo de descarga de la bomba en aguas crudas, aguas tratadas y líneas de lodo
- Sistemas de aire acondicionado:Circuitos de circulación de agua fría, condensadora y agua caliente
- Petróleo y gas:Líneas de proceso de refinería, tuberías de tanques y sistemas de transferencia de combustible
- Construcción naval y naval:Sistemas de agua de lastre, líneas de descarga de sedimentos, redes de extinción de incendios
- Procesamiento químico:Transferencia de medios corrosivos cuando se requiera la compatibilidad 316 SS
- Generación de energía:Circuitos de refrigeración de agua, tuberías auxiliares, líneas de retorno de condensado
Garantizar la calidad
Cada válvula de control de doble placa Xidelong se somete a los siguientes procedimientos de control de calidad antes del envío:
- Prueba del 100% de la presión de la carcasa según API 598 a 1,5 veces la presión nominal
- Prueba del 100% de la fuga del asiento a 1,1 veces la presión nominal con cero fuga visible
- Certificado de material (EN 10204 3.1) para los componentes de la carrocería, el disco y el acabado
- Inspección dimensional con arreglo a las tolerancias de API 594 cara a cara
- Trazabilidad completa desde el lote de fusión hasta el producto terminado
Para configuraciones personalizadas, incluidos los acabados de servicio ácido NACE MR0175, extensiones criogénicas o patrones especiales de perforación de bridas, póngase en contacto con nuestro equipo de ingeniería.Ofrecemos marca OEM y soluciones de embalaje a medida para satisfacer los requisitos de su proyecto.
Póngase en contacto con nosotros hoypara una cotización competitiva, una ficha técnica o para solicitar una muestra para su evaluación.
