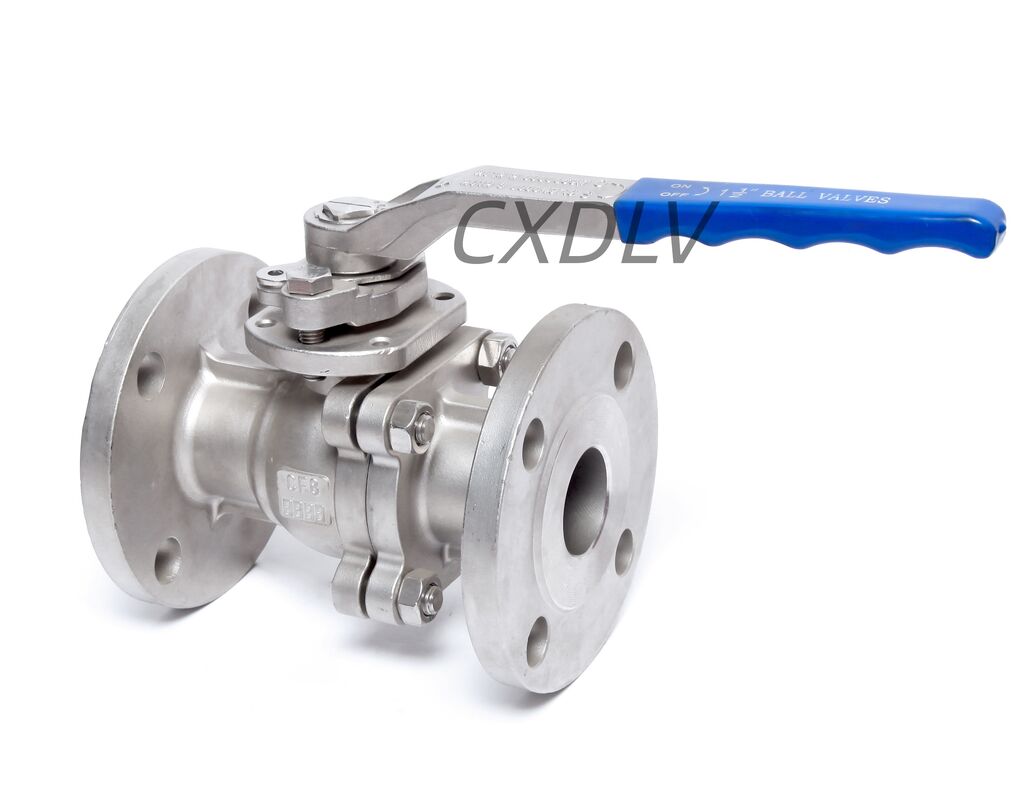

Válvula de bola de acero inoxidable de paso total diseño flotante RF con asiento blando PTFE PPL POB ideal para aplicaciones de alta presión
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | CXDLV |
| Certificación: | CE,ISO,TS |
| Número de modelo: | Se aplicará a los productos de las categorías IIa y IIIa. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | FOBUS$28~US$750/pc |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según la estructura de diferentes válvulas |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, L/C, D/A, D/P |
| Capacidad de la fuente: | 5000 unidades por mes |
|
Información detallada |
|||
| Cuerpo: | CF8, CF8M, WCB ... | Asiento: | Ptfe, rptfe |
|---|---|---|---|
| Estructura: | En su totalidad | Tamaño del puerto: | DN15~DN200 |
| Conexión: | Brida | Estándar: | ANSI, ASME, API, DIN, JIS, BS, GB |
| Presión: | 1.0 a 6.4MPa | Operación: | Neumático, eléctrico |
Descripción de producto
Válvula de bola de acero inoxidable de paso total, diseño flotante, RF con asiento blando PTFE PPL POB, ideal para aplicaciones de alta presión
Características de la válvula de bola
Válvula de bola de plataforma alta
Normas aplicables:
- Diseño y fabricación: GB12237-89
- Conexión de brida: JB/T79
- Prueba a prueba de fuego: API607 4ª 1993
- Prueba e inspección: GB/T13927-1992
Rango de tamaños:
- DN15 ~ DN200
Clasificación de presión:
- PN16,PN25,PN40,PN63
Material del cuerpo:
- CF8,CF8M,WCB,CF3,CF3M,Acero inoxidable dúplex...
Material del asiento:
- PTFE,PPL,POB...
Rango de temperatura:
- 20°C~280°C
Accesorios:
- actuador neumático,actuador eléctrico,engranaje helicoidal,accionamiento manual,válvula solenoide,interruptor de límite,filtro
BIENVENIDO OEM
Dimensión de la válvula de bola
(Unidad:mm)
| Presión | DN | Tamaño | L | D |
| PN16 | 15 | 1/2" | 130 | 95 |
| 20 | 3/4" | 140 | 105 | |
| 25 | 1" | 150 | 115 | |
| 32 | 1-1/4"" | 165 | 135 |
Ventajas de la válvula de bola
- Con la menor resistencia al flujo
- Puede lograr una apertura y cierre rápidos, y el tiempo de apertura y cierre de algunas estructuras es de solo 0.05~0.1s, por lo que se puede utilizar en el sistema de automatización del banco de pruebas. Abra y cierre rápidamente la válvula al operar sin impacto.
- En apertura total y cierre total, la bola y el asiento de la superficie de sellado y el medio están aislados, por lo que el medio que atraviesa la válvula a alta velocidad no erosionará la superficie de sellado.
- Estructura compacta, peso ligero, se puede considerar para el sistema de medio a baja temperatura como la estructura de válvula más razonable.
- Fabricado en diferentes tamaños, lo que proporciona flexibilidad en la selección
- Proporciona un servicio seguro en condiciones de alta presión y alta temperatura
- En comparación con otras válvulas, se controlan con menos fuerza.
Aplicaciones de la válvula de bola
Las válvulas de bola se utilizan para el control de flujo y presión y el cierre de fluidos corrosivos, lodos, líquidos y gases normales.
Se utilizan en la industria del petróleo y el gas natural, pero también encuentran un lugar en muchos sectores de fabricación y almacenamiento de productos químicos.
Más opciones
| Estándar | ANSI | GB | JIS | DIN |
| Presión | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Material | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo de plataforma alta 2) Modelo de manija | |||
