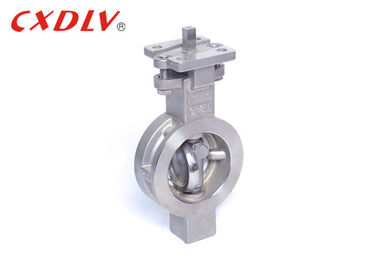

Manija estándar de la válvula de mariposa de la oblea del GB PN16 CF8M SS304 válvula de aleta de 2 pulgadas

Manija estándar de la válvula de mariposa de la oblea del GB PN16 CF8M SS304 válvula de aleta de 2 pulgadas
Manija estándar de la válvula de mariposa de la oblea del GB PN16 CF8M SS304 válvula de aleta de 2 pulgadas

Ampliación de imagen :  Manija estándar de la válvula de mariposa de la oblea del GB PN16 CF8M SS304 válvula de aleta de 2 pulgadas

Datos del producto:
Lugar de origen: China
Nombre de la marca: CXDLV
Certificación: CE&ISO
Número de modelo: D73F
Pago y Envío Términos:
Cantidad de orden mínima: 1PC
Precio: negotiation
Detalles de empaquetado: Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas
Tiempo de entrega: 5~25 días del trabajo
Condiciones de pago: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Capacidad de la fuente: 500pcs/mon
Descripción detallada del producto
Material del cuerpo: CF8M Material de Seat: ptfe
Estructura: Excéntrico doble estándar: GB
Tamaño: DN200 Medio: Gas de aceite del agua
Alta luz:

Tipo Wafer Válvula de mariposa

,

válvula de mariposa del estilo de la oblea

Manija estándar de la válvula de mariposa de la oblea del GB PN16 CF8M SS304 válvula de aleta de 2 pulgadas

Especificaciones

1. Estándares aplicables:
* diseño y fabricación: GB/T12238-2005
* conexión: JB/T79- 94(2)
* dimensión cara a cara: GB/T 12221(20)
* prueba e inspección: JB/T9092-1999
2. Gama de tallas:
- DN50~DN500
3. Grado de la presión:
- PN16~PN40
4. Gama de temperaturas:
- -20°C~185°C

Uso

La válvula de mariposa refiere a un pedazo cerrado (válvula o disco) es un disco, una válvula que gire alrededor del eje de la válvula para abrirse y para cerrarse, cortando y estrangulando principalmente en la tubería. La abertura de la válvula de mariposa y el miembro cerrado es una placa de mariposa disco-formada que gira alrededor de su propio eje en el cuerpo de válvula para alcanzar el propósito de la abertura y closing o ajuste. La válvula de mariposa es normalmente menos del 90° de la abertura completa al closing completo. La válvula de mariposa y la barra de la mariposa no tienen ninguna capacidad de autoretención. Para la colocación de la placa de mariposa, un reductor del engranaje de gusano se añade al tronco de válvula. El uso de un reductor del engranaje de gusano no sólo permite al disco tener una capacidad de autoretención, pero también para el disco en cualquier posición y mejora el rendimiento operativo de la válvula. Características de la válvula de mariposa especial industrial: Puede soportar temperatura alta, y la gama de presión aplicable es también alta. La válvula tiene un diámetro nominal grande. El cuerpo de válvula se hace del acero de carbono. El anillo de cierre de la placa de la válvula utiliza un anillo del metal en vez de un anillo de goma. Las válvulas de mariposa das alta temperatura grandes son fabricadas por la soldadura de la placa de acero y utilizadas principalmente para los conductos del tubo y los tubos de gas de medios des alta temperatura.


Manija estándar de la válvula de mariposa de la oblea del GB PN16 CF8M SS304 válvula de aleta de 2 pulgadas 0

DN L C Y E G
50 43 96 50 38 124
65 49 119 48 59 194
80 49 132 74 73 203
100 54 157 97 95 216
125 64 186 111 111 217
150 57 216 146 142 235
200 64 270 194 188 270
225 71 324 243 236 329
300 81 381 289 282 357


Fuerza


3. Puede transportar el fango, la menos cantidad de líquido acumulada en la boca del tubo.
4. Bajo presión baja, puede alcanzar un buen sello.
5. El funcionamiento del ajuste es bueno.
6. El canal del asiento de válvula tiene un área eficaz grande del flujo y una pequeña resistencia flúida cuando está abierto completamente.

Selección modelo

Estándar ANSI GB JIS Estruendo
Presión 150LB/300LB PN16/PN25/PN40 10K/20K PN16/PN40
Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Modelo 1) Alto modelo de la manija del modelo de la plataforma 2)



Manija estándar de la válvula de mariposa de la oblea del GB PN16 CF8M SS304 válvula de aleta de 2 pulgadas 1
