Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | SUS304 | Material de Seat: | ptfe |
---|---|---|---|
Estructura: | Excéntrico doble | estándar: | GB |
Tamaño: | DN300 | Medio: | Gas de aceite del agua |
Alta luz: | Tipo Wafer Válvula de mariposa,válvula de mariposa del estilo de la oblea |

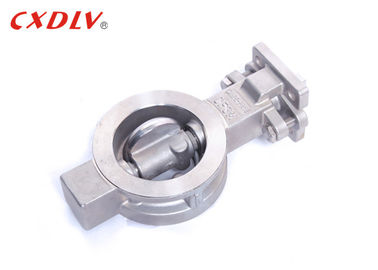

Para el extremo del reborde del doble de la válvula de mariposa de la oblea del gas de aceite del agua dirigido por engranaje
Especificaciones
1. Estándares aplicables:
* diseño y fabricación: GB/T12238-2005
* conexión: JB/T79- 94(2)
* dimensión cara a cara: GB/T 12221(20)
* prueba e inspección: JB/T9092-1999
2. Gama de tallas:
- DN50~DN500
3. Grado de la presión:
- PN16~PN40
gama 4.Temperature:
- -20°C~185°C
Uso
La válvula de mariposa, también conocida como la válvula de aleta, es una válvula de regulación simple. La válvula de mariposa que se puede utilizar para el control de la transferencia de la tubería de baja presión media significa que el miembro cerrado (válvula o disco) es un disco que gira alrededor del eje de la válvula para alcanzar la abertura y el closing. una clase de válvula.
El disco de la válvula de mariposa se monta en la dirección del diámetro del tubo. La válvula de mariposa es simple en la estructura, pequeña de tamaño y luz en peso. Consiste en solamente algunas piezas, y puede ser abierta y ser cerrada rápidamente por el solamente 90° giratorio. La operación es simple, y la válvula tiene buenas características del control flúido. Cuando la válvula de mariposa está en la posición completamente abierta, el grueso del disco es la única resistencia cuando el medio atraviesa el cuerpo de válvula, así que la caída de presión generada por la válvula es pequeña, así que tiene mejores características del control de flujo.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Fuerza
1. La válvula de mariposa puede transportar el fango y acumular la menos cantidad de líquido en la boca del tubo. Un buen sello se puede alcanzar en la presión baja. El funcionamiento del ajuste es bueno.
2. El diseño aerodinámico de la placa de mariposa, la pérdida flúida de la resistencia es pequeño, se puede describir como producto ahorro de energía.
Selección modelo
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
