Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | CF8, CF8M, CF3, CF3M, WCB | Estándar: | JIS |
---|---|---|---|
Tamaño: | DN500~DN250 | Temperatura: | -196°C~650°C |
SELLO: | Sello del metal | presión: | JIS10KJIS |
Alta luz: | Válvula de puerta de los SS,válvula de puerta asentada metal |

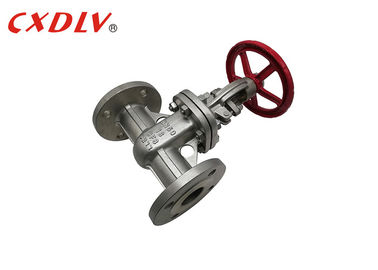

Válvula de puerta terminada del reborde del acero inoxidable del OEM con el volante de dirección CF8 CF8M
Especificaciones
Estándares aplicables:
- DIMENSIÓN CARA A CARA: JIS B2002
- DIMENSIÓN DEL REBORDE DEL EXTREMO: JIS B2212-B213
- DESING: ASME B16.34, API608
- PRUEBA: JIS B2003, API6D
Gama de tallas:
- DN15~DN250
Grado de la presión:
- JIS10K
Gama de temperaturas:
- -29°C~185°C
Uso
La válvula de puerta es una válvula que la placa de la válvula mueve a lo largo de la dirección vertical en la tubería. Puede también ser hecha en una puerta que pueda producir una pequeña cantidad de deformación para mejorar su procesabilidad y para compensar la desviación del ángulo de la superficie de lacre durante el proceso que trabaja a máquina. Llaman el tablero un obturador resistente. Cuando la válvula de puerta es cerrada, la superficie de lacre se puede sellar solamente por la presión media, es decir, la superficie de lacre del espolón es presionada contra el asiento de válvula en el otro lado por la presión media para asegurar el lacre de la superficie de lacre, que es autoadhesiva. La mayor parte de las válvulas de puerta se fuerzan para sellar, es decir, cuando la válvula es cerrada, la fuerza externa se fuerza para presionar la puerta al asiento de válvula para asegurar el lacre de la superficie de lacre.
DN | L | D | D1 | D2 | FB | z-φd | H |
50 | 178 | 155 | 120 | 96 | 16 | 4-19 | 320 |
80 | 203 | 185 | 150 | 126 | 18 | 8-19 | 390 |
150 | 267 | 280 | 240 | 212 | 22 | 8-23 | 674 |
Entre en contacto con por favor para otros tamaños. |
Característica
1. Alta altura, abertura larga y hora de límite. La abertura y el movimiento cerrado del obturador es grandes, y el descenso es realizado por el tornillo.
2. El fenómeno del martillo de agua no es fácil de producir. La razón es que el tiempo del cierre es largo.
3. El medio puede fluir en cualquier dirección en ambos lados, que sea fácil de instalar. Los canales de la válvula de puerta son simétricos en ambos lados.
Selección modelo
Válvula de puerta
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB |
