Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | CF8, CF8M, A216 WCB, CF3, CF3M | Puerto: | Puerto lleno |
---|---|---|---|
estándar: | ANSI/JIS/GB | TAMAÑO: | el 1/2 " ~10" |
Medio: | Agua, aceite, gas | Presión: | ANSI150/ANSI300 |
Cuña: | CF8, CF8M, CF3, CF3M | ||
Alta luz: | Válvula de puerta flexible de cuña,Puerto lleno de la válvula de puerta de cuña,Válvula de puerta exterior de cuña del tornillo |

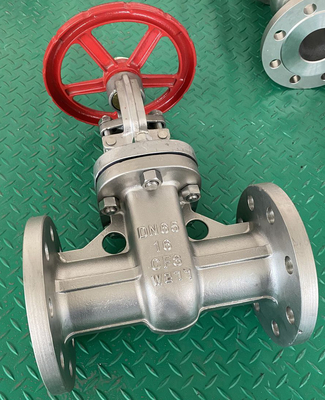

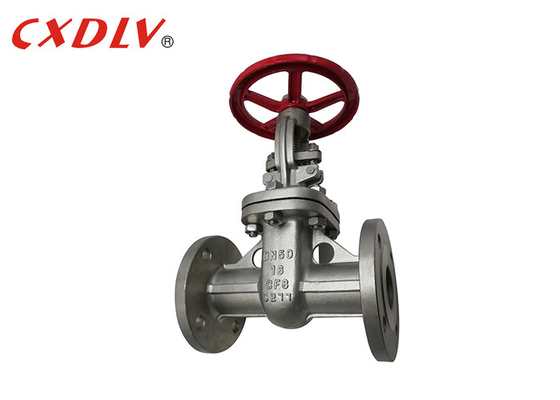

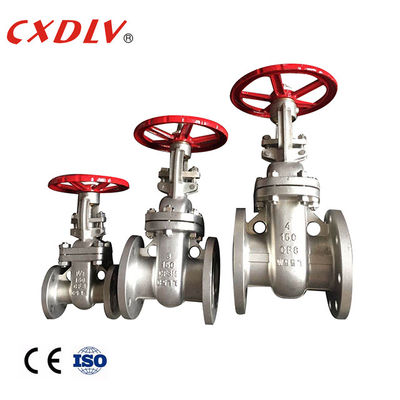

Fuera del tornillo y del yugo (válvula de puerta flexible de cuña de OS&Y)
Especificaciones
Estándares aplicables:
- Diseño y fabricación según ASME B16.34, API608
- Cara a cara según ASME B16.10
- Rebordes del extremo según ASME B16.5
- Inspección y prueba según API 598
Gama de tallas:
- el 1/2 " ~10"
Grado de la presión:
- PN16/PN25/PN40, ANSI150/300, JIS10K
Gama de temperaturas:
- -20°C~185°C
Cuña:
- Flexible,
Construcción:
- OS&Y (tronco de levantamiento)
Uso
Las válvulas de puerta de acero inoxidables de Z41W tienen estructura compacta, diseño razonable, buena rigidez de la válvula, canal liso, pequeño coeficiente de resistencia del flujo, superficie de aislamiento se hacen de la aleación de acero y dura inoxidable, de la vida de servicio larga, del embalaje flexible del grafito, de la operación confiable del sello, ligera y flexible. Es conveniente para instalar tubos de los diversos sistemas de centrales del petróleo, químicas, hidráulicas y térmicas con la presión de trabajo de 1.6mpa ~ 20.0mpa y temperatura de trabajo de -29℃~185℃.
Fuera del tornillo y del yugo (las válvulas de puerta resistentes de cuña de OS&Y) tienen el sello que embala ajustable y un volante de dirección, y se utilizan normalmente para las instalaciones de los sistemas de protección contra los incendios
TAMAÑO | L (RF) | d | H | H1 | W | W1 |
1 1/4" | 140 | 32 | 300 | / | 180 | / |
1 1/2” | 165 | 38 | 395 | / | 200 | / |
Característica
1)Características de producto: cumpla los requisitos de estándares avanzados en el país y en el extranjero, sello confiable, excelente rendimiento, forma hermosa.
2)El par de aislamiento es avanzado y razonable, la superficie de aislamiento de la puerta y asiento de válvula es la salida a la superficie soldada con autógena con la aleación dura de diversa dureza, el lacre es dureza confiable, alta, desgaste-resistencia, resistencia da alta temperatura, resistencia a la corrosión, buena resistencia de abrasión y larga vida.
3) el tronco de válvula por el condicionamiento y el tratamiento superficial de la nitruración, tiene una buena resistencia a la corrosión, resistencia de abrasión y lleva resistencia. Puede utilizar una variedad de estándares del reborde y de forma aflautados de la superficie de lacre del reborde, para cubrir las necesidades de diversos proyectos y exigencias del consumidor.
4)Alcance del uso: este producto se puede utilizar en petróleo, sustancia química y otras industrias.
Selection modelo
Válvula de puerta
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
Material de la válvula | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L | |||
Tipo actuado | Volante de dirección, engranaje, eje eléctrico, neumático, desnudo y etc. |
