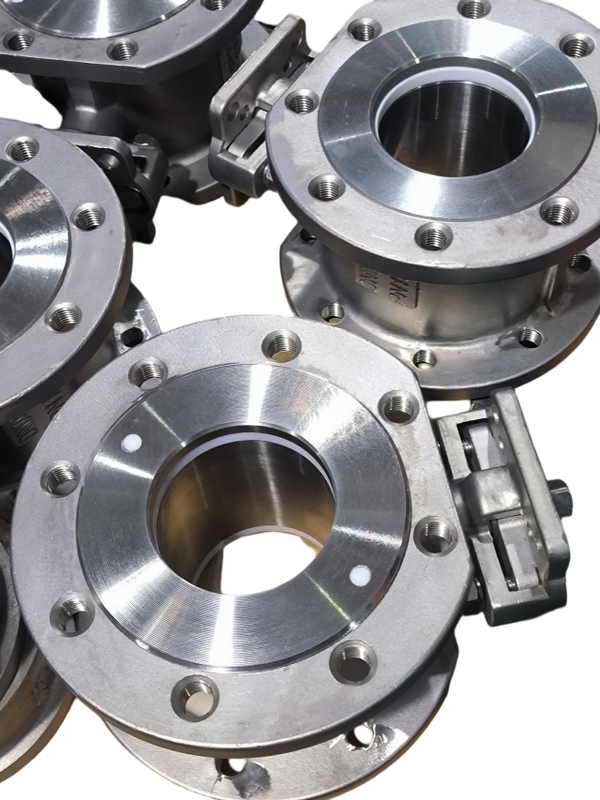

Válvula de bola tipo oblea italiana de pared delgada, componentes de cambio rápido WCB de acero al carbono, 2 piezas con almohadilla de montaje ISO5211
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Se trata de una serie de medidas de seguridad. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Conexión: | Oblea | Operación: | Manejar |
|---|---|---|---|
| Presión: | PN16/PN25 | Nombre del producto: | 1 pieza de válvula de bolas |
| Material de la válvula: | carbono WCB de acero | Modelo: | Se trata de una serie de medidas de seguridad. |
| Rango de tamaño: | DN15~DN200 | Temperatura: | -20°C~350°C |
| Resaltar: | Válvula de oblea de acero al carbono WCB,Válvula de bola de pared delgada de cambio rápido,Diseño italiano de montaje directo ISO5211 |
||
Descripción de producto
Válvula de bola tipo wafer delgada italiana con componentes de cambio rápido - Válvula de bola de acero al carbono WCB
Características Generales
Válvula de Bola Italiana
Normas Aplicables:
- Diseño y Fabricación: GB / T12237 / 1989
- Conexión: JB / T79
- Prueba Antifuego: GB / T13927 - 1992
Rango de Tamaño:
- DN15 ~ DN200
Presión Nominal:
- Construcción 1.6 ~ 4.0 MPa
Límite de Temperatura:
- 20 °C ~ 350 °C
Válvulas de bola tipo wafer(o llamadas válvulas de bola tipo "Italia Super Thin") se utilizan en equipos de tuberías en condiciones de PN1.0 ~ 2.5MPa, temperatura de trabajo de 29 ~ 180 °C (anillo de sellado es RPTFE) o 29 ~ 180 °C (anillo de sellado es PPL Polifenileno), para lograr cortar o conectar el medio en la tubería. El medio aplicable, como agua, vapor, aceite, ácido nítrico, ácido acético, carbamida o medio de oxidabilidad, puede aplicarse sujeto a diferentes materiales de válvula adoptados.
| Unidad: mm | |||||
| Presión | Tamaño | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplicación
La válvula de bola tipo wafer puede ser ampliamente utilizada en petróleo, química, metalurgia, centrales eléctricas, industria ligera y otros campos para ajustar o cortar automáticamente aceite, agua, gas y pulpa o fluido fibroso.
Resistencia
1. Diseño de vástago a prueba de explosión
2. Diseño de paso completo
3. Plataforma de montaje directo ISO5211
4. Estándar de brida: GB
5. Varios materiales de sellado y opciones de acero al carbono
6. Estructura de válvula de bola tipo wafer simple, tamaño pequeño, peso ligero.
Selección de Modelo
Válvula de bola tipo wafer
| Número de Modelo | Presión de Trabajo /Mpa |
Temperatura Aplicable °C |
Medio Aplicable |
| Q71F-16C | 1.6 | PTFE≤150 PPL≤250 |
Agua, Aceite, Gas |
| Q71F-25C | 2.5 | Agua, Aceite, Gas | |
