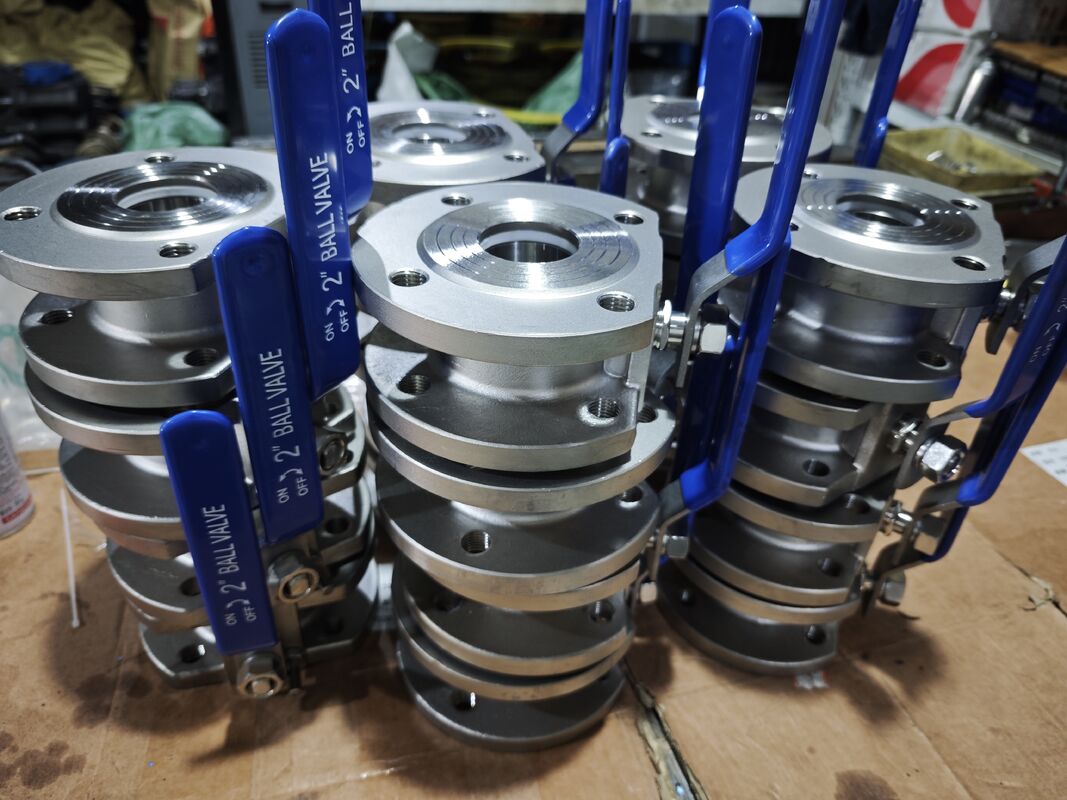

Válvula de bola italiana de pared delgada, que es más conveniente para reemplazar piezas.
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Q71F-40P |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, D/A, L/C, D/P |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Conexión: | Oblea | Operación: | Manejar |
|---|---|---|---|
| Presión: | PN40 | Nombre del producto: | 1 pieza de válvula de bolas |
| Material de la válvula: | Acero Inoxidable CF8 CF8M | Modelo: | Q71F-40P |
| Rango de tamaño: | DN15~DN200 | Temperatura: | -20°C~350°C |
Descripción de producto
Válvula de bola italiana de pared delgada, que es más conveniente para reemplazar piezas.
Características generales
Válvula de bolas de Italia
Las normas aplicables:
- Diseño y fabricación: GB / T12237 / 1989
- Conexión: JB / T79.
- Prueba de resistencia al fuego: GB / T13927 - 1992
Rango de tamaño:
- DN15 ~ DN200
Presión nominal:
- PN40 (4,0 MPa)
Limites de temperatura:
- 20 °C ~ 350 °C
Las válvulas de bolas de tipo oblea(o llamadas válvulas de bola de tipo "Italy Super Thin") se utilizan en el equipo de tuberías en condiciones de PN1,0~2,5MPa,temperatura de trabajo de 29~180°C (el anillo de sellado es de RPTFE) o 29~180°C (el anillo de sellado es de polifenileno PPL)El medio aplicable, como el agua, vapor, aceite, ácido nítrico, ácido acético, carbamida,o medio de oxidabilidad puede aplicarse sujeto al material de válvula de diferencia adoptado.
| Unidad: mm | |||||
| Presión | Tamaño | - ¿ Qué? | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplicación
La válvula de bola de obleas se puede utilizar ampliamente en petróleo, química, metalurgia, central eléctrica, industria ligera y otros campos para ajustar o cortar automáticamente el aceite, el agua, el gas y la pulpa o el fluido fibroso.
Fuerza
1Diseño de tallo a prueba de estallido
2Diseño completo del puerto
3. ISO5211 almohadilla de montaje directo
4. Estándar de las bridas: GB
5Varios materiales de sellado y opciones de acero al carbono
6La estructura de la válvula de bola de obleas es simple, de tamaño pequeño y de peso ligero.
Selección del modelo
Válvula de bolas de obleas
| Número de modelo | Presión de trabajo /Mpa |
Temperatura aplicable /°C |
Mediano aplicable |
| Se trata de un documento de identificación. | 4.0 | PTFE ≤ 150 PPL ≤ 250 |
Nitrosa |
| Se trata de un documento de identificación. | 2.5 | Nitrosa | |
| Se aplicará a los productos de las categorías IIa y IIIa. | 4.0 | Medios corrosivos oxidantes | |
| Se aplicará a los productos de las categorías IIa y IIIa. | 2.5 | Medios corrosivos oxidantes |
