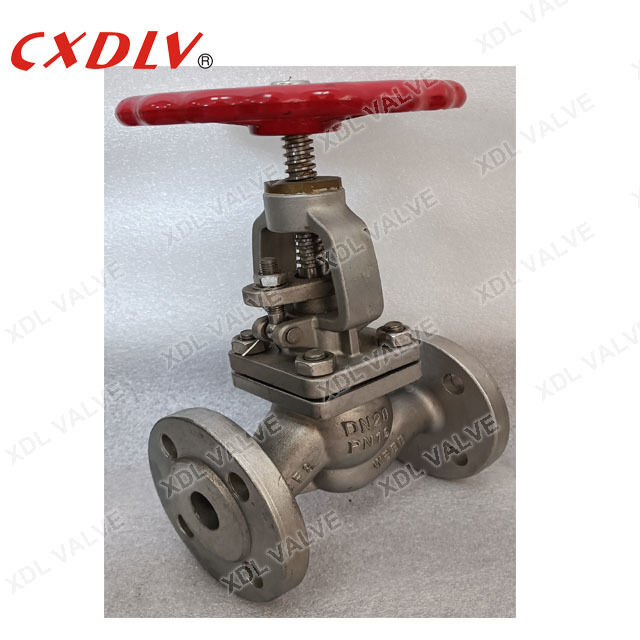

Válvula de globo tipo Y con extremos bridados y bonete atornillado, OS&Y para la industria del vapor
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | CXDLV |
| Certificación: | ISO9001:2008 CE |
| Número de modelo: | J41W |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Tiempo de entrega: | 7-30 días |
| Condiciones de pago: | LC, T/T, Unión Occidental |
|
Información detallada |
|||
| Material del cuerpo: | CF8 | Material de la bola: | CF8 |
|---|---|---|---|
| Color: | Plata | Estándar: | ANSI GB |
| Conexión final Estándar: | ASME B16.5a | Cara a cara estándar: | ASME B16.10 |
| Resaltar: | Válvula de globo tipo Y con extremos bridados,Válvula de globo OS&Y para vapor,Válvula de globo de acero inoxidable con bonete atornillado |
||
Descripción de producto
Válvula de Globo Tipo Y con Bridas y Bonete Atornillado, OS&Y para la Industria del Vapor
Especificaciones
- Norma de Diseño:ANSI B16.34
- Inspección y Prueba: API 598
- Cara a Cara: ANSI B16.10
- Conexión de Brida: ANSI B16.5 (Para NPS≤24) / ANSI B16.47 SERIE B, ANSI 16.47 SERIE A, MSS SP-44 (Para NPS >24)
Aplicación
La válvula de globo, también llamada puerta, es el tipo de válvula más utilizado. Es popular debido a la pequeña fricción entre las superficies de sellado durante el proceso de apertura y cierre. Es relativamente duradera, la altura de apertura no es grande y la fabricación es fácil. Conveniente, no solo para baja y media presión, sino también para alta presión. Dependiendo de la forma de movimiento de la solapa, el cambio en la apertura del asiento es proporcional al recorrido de la solapa. Debido a la carrera de apertura o cierre relativamente corta del vástago de la válvula de este tipo de válvula, y a la función de corte muy confiable, y debido a que el cambio en la apertura del asiento de la válvula es proporcional a la carrera de la solapa de la válvula, es muy adecuada para el ajuste del caudal. Por lo tanto, esta válvula de globo de cierre es muy adecuada para el cierre o la regulación y estrangulamiento. La válvula juega un papel importante en el corte y estrangulamiento del medio en la tubería en la que se encuentra. La válvula de cierre es un tipo extremadamente importante de válvula de cierre. El sello se aplica aplicando torque al vástago de la válvula, y el vástago de la válvula está orientado en la dirección axial. La solapa ejerce presión para que la superficie de sellado del disco encaje perfectamente contra la superficie de sellado del asiento, evitando que el medio se filtre por el espacio entre las caras de sellado.
| TAMAÑO | d | L | H | W | D | C | G | T | N-ΦM |
| 1" | 25 | 127 | 212 | 140 | 108 | 79.5 | 51 | 11.1 | 4-16 |
| 2" | 50 | 203 | 252 | 200 | 152 | 120.5 | 92 | 15.9 | 4-19 |
| 3" | 80 | 241 | 327 | 250 | 190 | 152.5 | 127 | 19.1 | 4-19 |
Característica
1. La estructura de la válvula de globo es más simple que la de la válvula de compuerta, y es más conveniente en fabricación y mantenimiento.
2. La superficie de sellado no se desgasta ni se raya fácilmente, y tiene una buena superficie de sellado y una larga vida útil.
3. Al abrir y cerrar, la ruta del disco es pequeña, por lo que la altura de la válvula de globo es menor que la de la válvula de compuerta, pero la longitud de la estructura es mayor que la de la válvula de compuerta.
Paquete y Entrega
Detalles de Empaque: Elegimos cajas de madera adecuadas según las diferentes válvulas y organizamos trabajadores calificados para empacar en caso de magulladuras. Un transitario cooperado a largo plazo reservará espacio, despachará aduanas y transportará por nosotros sin demora. Hay tres formas de transporte, por mar, por aire y por tren. Organizaremos el transporte según las necesidades de los clientes.
Detalles de Entrega: según el pedido, 7~60 días
Preguntas Frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Somos una fábrica.
P: ¿Cuánto dura su tiempo de entrega?
R: Según el pedido, 7~60 días.
P: ¿Proporciona muestras? ¿Es gratuito o adicional?
R: Sí, podríamos ofrecer la muestra de forma gratuita pero no pagar el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
R: Pago=1000USD, 30% T/T por adelantado, saldo antes del envío.
