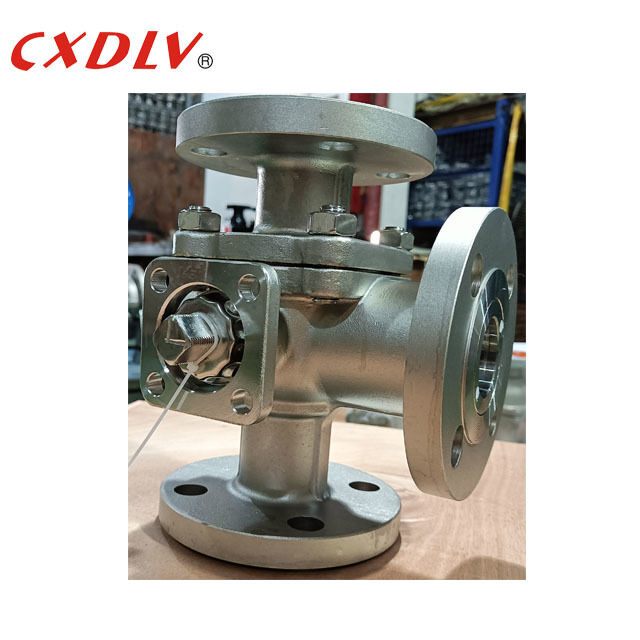

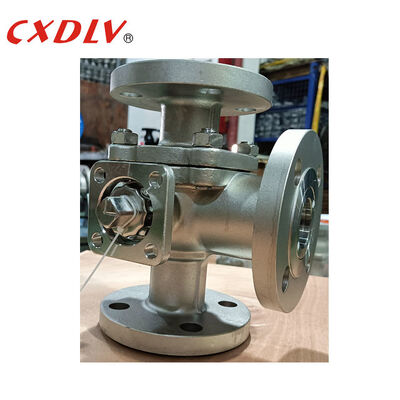

Válvula de bolas de extremo con brida L-Bore PN16 con ISO5211 TOP
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO9001 |
| Número de modelo: | Cuadro 4 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Fuerza: | Operación accionada | Material del cuerpo: | Se aplicarán los siguientes requisitos: |
|---|---|---|---|
| Conexión: | Con bridas | Estructura: | Válvula de bola flotante |
| Modelo: | Puerto lleno | Número de modelo: | Se trata de una serie de medidas de seguridad. |
Descripción de producto
- Diseño y fabricación: GB12237-89
- Conexión: HG/T20592
- Prueba e inspección: GB/T13927-1992
- DN15 ~ DN200
-PN16
- -20°C~200°C
La válvula de bola de tres vías está disponible en versiones T y L. El tipo T permite que tres tubos ortogonales se comuniquen entre sí y corten el tercer canal para que funcione como división y fusión. La válvula de bola tipo L de tres vías solo puede conectar dos tuberías que sean ortogonales entre sí, y no puede mantener la tercera tubería conectada entre sí al mismo tiempo, solo para distribuir.
| Presión | Tamaño | l | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Diseñadas con tres puertos, las válvulas de 3 vías permiten la desviación y mezcla de rutas de flujo. Esta configuración es versátil para muchas aplicaciones, pero antes de comprarse una válvula de bola de 3 vías, debe verificar qué configuración de puerto sería mejor para su sistema.
Hay dos tipos diferentes de configuraciones de válvulas de bola de 3 vías. Son de tipo L o de tipo T, lo que está determinado por la forma del orificio en su conjunto. Cada uno tiene sus propias características que los hacen mejores que el otro para usos específicos. En este artículo, repasaremos las diferencias clave entre las válvulas de bola de 3 vías tipo L y tipo T que deberían ayudarle a tomar una decisión más informada al buscar una válvula para instalar en su sistema.
- refinerías
- Petroquímico
- Equipo de proceso químico
- Aplicaciones de control de procesos
- Aplicaciones de agua y residuos
- Aplicaciones de canalización
- Mangos de bloqueo que se bloquean a 90 grados y a intervalos de hasta 360 grados.
- Componentes de fundición de calidad.
- Dispositivos de puesta a tierra antiestáticos
- Configuraciones de montaje del actuador tipo ISO
- Disponible en una variedad de materiales de asiento especiales.
