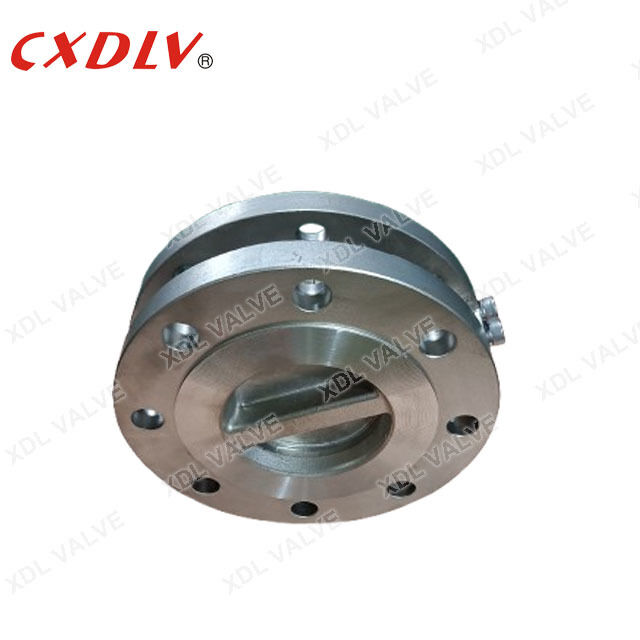

Válvula de verificación de doble placa con flanco Válvula de verificación sin retorno Tipo de conexión ANSI150LB
Datos del producto:
| Lugar de origen: | ZheJiang, China |
| Nombre de la marca: | CXDLV |
| Certificación: | ISO9001:2008&PED 2014/68/EU |
| Número de modelo: | H77X-16P |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de polilevado adecuados según la estructura de las válvulas diferentes |
| Tiempo de entrega: | 7-30 días |
| Condiciones de pago: | LC, T/T |
|
Información detallada |
|||
| Material del cuerpo: | 1,4308/1,4408 | Material del disco: | 1,4308/1,4408 |
|---|---|---|---|
| Medio: | Agua.Gas.Petróleo | Tamaño: | 4" |
| Estándar: | ANSI150LBRF | MPA: | 2.0Mpa |
| Primavera: | InconelX750 | ||
Descripción de producto
Válvula de retención de doble placa con brida Válvula de retención tipo oscilante ANSI150LB Conexión
Dibujo dimensional
| DN | L | D |
| 50 | 60 | 152 |
| 65 | 67 | 178 |
| 80 | 73 | 190 |
Especificaciones
Diseño según AP1594.
Cara a cara según API594.
Clasificación de presión y temperatura segúnASME B16.34
Prueba e inspección según ANSI B 16.50.
Aplicación
La válvula de retención de doble placa tipo wafer emplea dos placas con resorte, articuladas en un pasador de bisagra central. El interior de la válvula está compuesto por dos resortes semicirculares y una superficie de placa, y está fijado al cuerpo de la válvula por un pasador, y el resorte se deforma para cerrar la placa de la válvula, y la presión del fluido hace que el resorte se abra. La deformación es rápida, lo que protege la tubería de daños por golpe de ariete.
Característica
1. Diseño compacto tipo wafer, de una sola pieza;
2. El poste central soporta completamente el ensamblaje interno sin pasadores o tapones externos;
3. El área de flujo máximo reduce la pérdida de presión;
4. El diseño de doble placa produce mayor resistencia con menor tiempo de apertura y cierre;
5. Los resortes de torsión asisten al cierre de la placa de la válvula, evitando la inversión del flujo. La respuesta consistente de la válvula asegura contra golpes y golpe de ariete.
6. El eje presenta una construcción robusta y resistente a la corrosión;
7. Los soportes del eje actúan como topes para evitar el sobregiro de las placas de la válvula. Son resistentes a la corrosión con grandes superficies de apoyo del eje y son fácilmente extraíbles para el ensamblaje interno, mantenimiento o cambio.
8. Las arandelas de empuje reducen la fricción y el desgaste de las bisagras de las placas de la válvula.
Paquete y Entrega
Detalles de embalaje: Elegimos estuches de madera adecuados según las diferentes válvulas y organizamos trabajadores calificados para empacar en caso de magulladuras. Un transitario cooperado a largo plazo reservará espacio, realizará el despacho de aduanas y el transporte por nosotros sin demora. Hay tres formas de transporte, por mar, por aire y por tren. Organizaremos el transporte según las necesidades de los clientes.
Detalles de entrega: según el pedido, 7~60 días
Preguntas Frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Somos un fabricante desde hace más de 16 años.
P: ¿Cuánto dura su tiempo de entrega?
R: Según el pedido, 7~60 días.
P: ¿Proporciona muestras? ¿Es gratuito o adicional?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
R: Pago=1000 USD, 30% T/T por adelantado, saldo antes del envío.
