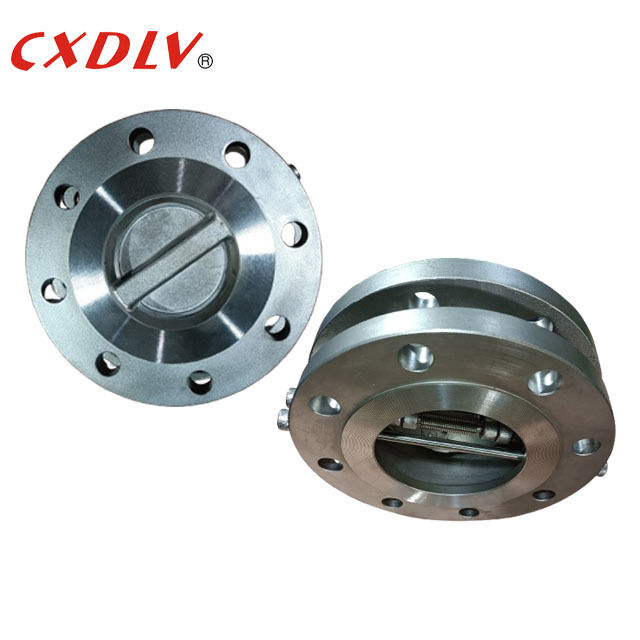

Válvula de verificación de doble placa de acero inoxidable con extremo de brida de bisagra de metal ANSI150LB RF
Datos del producto:
| Lugar de origen: | Zhejiang, China |
| Nombre de la marca: | CXDLV |
| Certificación: | ISO9001:2008&PED 2014/68/EU |
| Número de modelo: | H76 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de polilevado adecuados según la estructura de las válvulas diferentes |
| Tiempo de entrega: | 7-30 días |
| Condiciones de pago: | LC, T/T, |
|
Información detallada |
|||
| Material del disco: | Doble cara 2205/CF8M/CF8/CF3/CF3M/WCB | Medio: | Agua.Gas.Petróleo |
|---|---|---|---|
| Tamaño: | DN50 ~ DN600 | Estándar: | Las condiciones de los certificados de conformidad con el presente Reglamento son las siguientes: |
| Material del cuerpo: | Doble cara 2205/CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPA/1.6MPA/2.5MPA |
| Primavera: | Inconel X-750/SS304/SS316 | ||
Descripción de producto
Válvula de verificación de doble placa de acero inoxidable con extremo de brida de bisagra de metal ANSI150LB RF
Especificaciones
Diseño según El AP1594.- ¿Qué quieres decir?JB/T8937
Cara a cara de acuerdo con API 594. ¿Qué quieres decir?- ¿Qué quieres decir?Se trata de la norma DIN3202.JB/T8937
Indicación de presión y temperatura según:Se aplican las siguientes condiciones:34
Prueba e inspección de acuerdo con ANSI B 16.50.Se trata de la norma DIN 2401.Se trata de la parte de los datos que se utilizan para la evaluación de los riesgos.JB/T74
Aplicación
La válvula de verificación de doble placa de wafer emplea dos placas cargadas de muelles con bisagras en una bisagra central.y está fijado en el cuerpo de la válvula por un alfilerLa deformación es rápida, lo que protege la tubería de daños por martillo de agua.
Dibujo dimensional
| DN | - ¿ Qué? | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
Características
1.El diseño de una sola pieza, de estilo de obleas compactas;
2.El poste central soporta completamente el conjunto interno sin pines o enchufes externos;
3.El área de flujo máximo reduce la pérdida de presión;
4El diseño de doble placa produce una mayor resistencia con un tiempo de apertura y cierre reducido;
5Los resortes de torsión ayudan a cerrar la placa de la válvula, evitando la inversión del flujo.
6El eje presenta una construcción resistente a la corrosión y de uso pesado.
7Los soportes del eje actúan como paradas para evitar el desplazamiento excesivo de las placas de válvula.mantenimiento o cambio.
8Las válvulas de presión reducen la fricción y el desgaste de las bisagras de las placas de válvula.
Paquete y entrega
Detalles del embalaje: Seleccionamos las cajas de madera adecuadas de acuerdo con las diferentes válvulas y organizamos trabajadores calificados para empacar en caso de moretones.limpiar aduanas y transporte para nosotros sin demoraHay tres formas de transporte, por mar, por aire y por tren.
Detalles de la entrega: según el pedido, 7~60 días
Preguntas frecuentes
P: ¿ Es usted una empresa comercial o un fabricante?
R: Somos fabricantes desde hace más de 16 años.
P: ¿Cuánto dura su plazo de entrega?
R: De acuerdo con el pedido, 7 ~ 60 días.
P: ¿ Proporciona muestras? ¿ Es gratis o extra?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero no pagar el costo de flete.
P: ¿ Cuáles son sus términos de pago?
R: Pago <= 1000USD, 100% por adelantado. Pago>= 1000USD, 30% T/T por adelantado, saldo antes del envío.
