Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | CF8 | Material de Seat: | ptfe |
---|---|---|---|
Estructura: | Excéntrico doble | estándar: | GB |
Tamaño: | DN150 | Medio: | Gas de aceite del agua |
Alta luz: | Tipo Wafer Válvula de mariposa,mariposa Wafer válvula de retención |

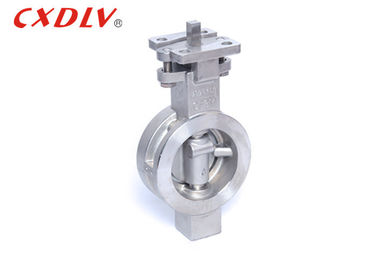

Doble GB excéntrico PN16 del acero inoxidable de la válvula de mariposa de la oblea del alto rendimiento
Especificaciones
1. Estándares aplicables:
* diseño y fabricación: GB/T12238-2005
* conexión: JB/T79- 94(2)
* dimensión cara a cara: GB/T 12221(20)
* prueba e inspección: JB/T9092-1999
2. Gama de tallas:
- DN50~DN500
3. Grado de la presión:
- PN16~PN40
4. Gama de temperaturas:
- -20°C~185°C
Uso
Las válvulas de mariposa del alto rendimiento son un estándar en muchas industrias incluyendo la calefacción, ventilación y aire acondicionado, producción de energía, hidrocarburo que procesa, agua y tratamiento de aguas residuales, y construcción naval marina y comercial.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Fuerza
1. La placa de mariposa es conducida por el tronco de válvula. Si se gira con el 90°, puede ser abierta y ser cerrada una vez. Cambiando el ángulo de desviación del disco, el flujo del medio puede ser controlado.
2. condiciones y medio de trabajo: La válvula de mariposa es conveniente para transportar los diversos líquidos corrosivos y anticorrosivos en sistemas de ingeniería tales como horno, gas, gas natural, gas de petróleo licuado, gas de ciudad, aire caliente y frío, producción química de la fundición y de energía, abastecimiento y drenaje de agua del edificio, etc. En el tubo del medio, usado para regular y para cortar el flujo del medio.
Selección modelo
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Alto modelo de la manija del modelo de la plataforma 2) |
