Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | CF8, CF8M, CF3, CF3M, WCB | Estructura: | tronco de levantamiento |
---|---|---|---|
estándar: | ANSI | Tamaño: | 1/1/2" ~3" |
Medio: | Gas de aceite del agua | color: | Plata |
Alta luz: | Acero forjado,válvulas de compuerta |

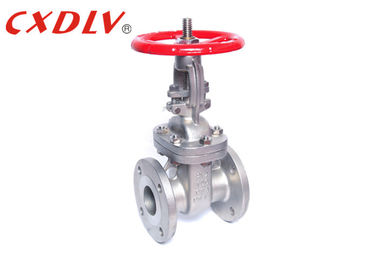

Acero de molde del acero inoxidable de la válvula de puerta del aislamiento de 2 pulgadas con motor
Especificaciones
Estándares aplicables:
- Válvula de puerta, API600
- Válvulas de acero, ASME B16.34
- ASME cara a cara B16.10
- El extremo ensancha ASME B16.5/ASME B16.47
- La soldadura a tope termina ASME B16.25
- Inspección y prueba API 598
Gama de tallas:
- el 1/2 " ~12"
Grado de la presión:
- CL DE ASME, 150, 300,
Gama de temperaturas:
- -196°C~650°C
Uso
La abertura y el miembro cerrado de la válvula de puerta es una puerta. La dirección del movimiento de la puerta es perpendicular a la dirección del líquido. La válvula de puerta puede solamente ser completamente abierta y completamente cerrada, y no puede ser ajustada y ser estrangulada. La puerta tiene dos caras de aislamiento. Las dos caras de aislamiento de las válvulas de puerta mas comunes del modo forman una forma de cuña. El ángulo de cuña varía con los parámetros de la válvula, generalmente 50, y es 2°52 ' cuando la temperatura media no es alta. La puerta de la válvula de puerta de cuña se puede hacer en un conjunto, llamado una puerta rígida; puede también ser hecha en una puerta que pueda producir una pequeña cantidad de deformación para mejorar su procesabilidad y para compensar la desviación del ángulo de la superficie de lacre durante el proceso. Llaman el tablero un obturador resistente.
TAMAÑO | L (RF) | d | H | H1 | W | W1 |
el 1/2” | 108 | 14 | 195 | / | 120 | / |
3/4" | 117 | 19 | 210 | / | 120 | / |
1" | 127 | 25 | 240 | / | 140 | / |
1 1/4" | 140 | 32 | 300 | / | 180 | / |
1 1/2” | 165 | 38 | 395 | / | 200 | / |
2" | 216 | 51 | 400 | / | 200 | / |
2 1/2” | 241 | 64 | 435 | / | 200 | / |
3" | 283 | 76 | 515 | / | 250 | / |
4" | 305 | 102 | 595 | / | 280 | / |
5" | 381 | 127 | 725 | / | 280 | / |
6" | 403 | 152 | 780 | 820 | 300 | 310 |
8" | 419 | 203 | 975 | 1020 | 350 | 310 |
10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
Característica
1. La resistencia flúida es pequeña, y la superficie de lacre es lavada y erosionada menos por el medio.
2. abriéndose y cerrándose es más ahorrador de trabajo.
3. El sentido de chorro del medio no es limitado, ningún disturbio, ninguna reducción de la presión.
4. la forma simple, la longitud corta de la estructura, el buen proceso de fabricación y el uso amplio se extienden
Selección modelo
Válvula de puerta
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación doble de efecto simple | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Engranaje caliente del posicionador 5) |
