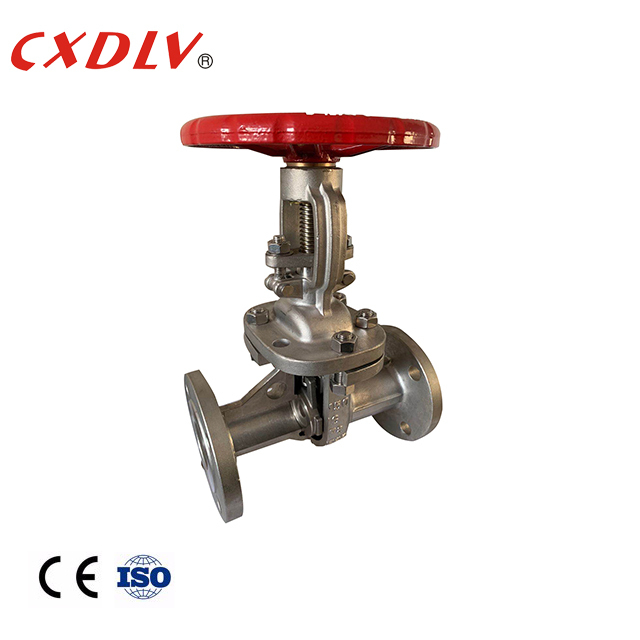

Válvula de compuerta de vástago ascendente con bridas, cuña flexible, bonete atornillado
Datos del producto:
| Lugar de origen: | PORCELANA |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Z41W |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 por ciento |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Casos de madera contrachapada adecuados según diferentes válvulas de estructura |
| Tiempo de entrega: | 5 ~ 25 días de trabajo |
| Condiciones de pago: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Capacidad de la fuente: | 500 piezas/lon |
|
Información detallada |
|||
| Material corporal: | Se trata de un sistema de control de las emisiones de gases de efecto invernadero. | Estándar: | GB |
|---|---|---|---|
| Tamaño: | DN80 a DN100 | Temperatura: | -196 ° C ~ 650 ° C |
| Color: | Plata | Sello: | sello del metal |
Descripción de producto

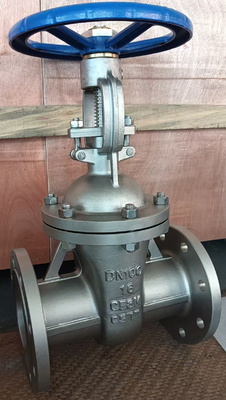

Válvula de puerta de tallo ascendente con brida con cuña flexible con capó abrochado
Especificaciones
Las normas aplicables:
- DIMENSIÓN de cara a cara: GB/T 12221
- DIMENSIÓN del flanco final: GB/T 9113
- ¿Qué es eso?34
- Prueba: API598
Rango de tamaño:
- DN50 a DN350
Nivel de presión:
- PN16 ~ PN40
Rango de temperatura:
- -20°C~180°C
Aplicación
The Z41 National Standard Manual Flange Gate Valve is one of the most common on-off valves that utilizes the up and down work of the gate to connect (open) and shut off (fully close) the fluid medium in the pipeEstas válvulas de puerta se utilizan ampliamente como dispositivos de acondicionamiento y cierre en tuberías como agua del grifo, aguas residuales, construcción, petróleo, químicos, alimentos, farmacéuticos, textiles, energía eléctrica,marino, metalurgia y sistemas energéticos.
| DN | - ¿ Qué? | D | D1 | D2 | el | Z-φd | H. |
| 32 | 180 | 135 | 100 | 78 | 16 a 2. | 4 a 18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16 a 3. | 4 a 18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16 a 3. | 4 a 18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18 a 3. | 4 a 18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20 a 3. | 8 a 18 años | 390 |
Características
1El medio puede fluir en cualquier dirección en ambos lados, lo que es fácil de instalar.
2La longitud de la estructura (la distancia entre las dos caras terminales de conexión de la carcasa) es pequeña.
3Forma simple, longitud de estructura corta, buen proceso de fabricación y amplio rango de aplicaciones.
Selección del modelo
Válvula de puerta
| Estándar | ANSI | Gran Bretaña | El JIS | El DIN |
| Presión | El importe de la ayuda será el siguiente: | PN16/PN25/PN40: el número de unidades de producción | 10K/20K | PN16 y PN40 |
| Material de las válvulas | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Actuación | 1) Actuación en solitario ((Retorno de primavera) 2) Actuación doble | |||
| Accesorios | 1) interruptor de límite 2) válvula de solenoide 3) filtro 4) posicionador 5) engranaje caliente | |||
