Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | CF8, CF8M, CF3, CF3M, WCB | Estructura: | tronco de levantamiento |
|---|---|---|---|
| estándar: | ANSI | Tamaño: | 4" ~12" |
| Temperatura: | alta temperatura | color: | Plata |
| Alta luz: | Acero forjado,válvulas de compuerta |
||

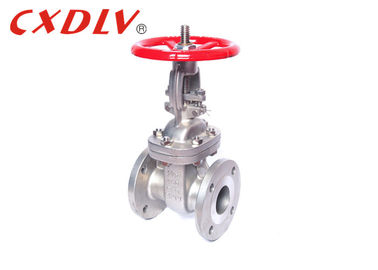

Clase flexible del aislamiento 150 del final del reborde del doble de la válvula de puerta de cuña del ANSI
Especificaciones
Estándares aplicables:
- Válvula de puerta, API600
- Válvulas de acero, ASME B16.34
- ASME cara a cara B16.10
- El extremo ensancha ASME B16.5/ASME B16.47
- La soldadura a tope termina ASME B16.25
- Inspección y prueba API 598
Gama de tallas:
- el 1/2 " ~12"
Grado de la presión:
- CL DE ASME, 150, 300,
Gama de temperaturas:
- -196°C~650°C
Uso
La puerta de la válvula de puerta tiene dos caras de aislamiento. Las dos caras de aislamiento de la forma más de uso general de la válvula de puerta de cuña una forma de cuña. El ángulo de cuña varía con los parámetros de la válvula, generalmente 5º, y la temperatura media no es tan alta como 2°52 '. La puerta de la válvula de puerta de cuña se puede hacer en un conjunto, llamado una puerta rígida; puede también ser hecha en una puerta que pueda producir una pequeña cantidad de deformación para mejorar su procesabilidad y para compensar la desviación del ángulo de la superficie de lacre durante el proceso que trabaja a máquina. Llaman el tablero un obturador resistente.
| TAMAÑO | L (RF) | d | H | H1 | W | W1 |
| el 1/2” | 108 | 14 | 195 | / | 120 | / |
| 3/4" | 117 | 19 | 210 | / | 120 | / |
| 1" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2” | 165 | 38 | 395 | / | 200 | / |
| 2" | 216 | 51 | 400 | / | 200 | / |
| 2 1/2” | 241 | 64 | 435 | / | 200 | / |
| 3" | 283 | 76 | 515 | / | 250 | / |
| 4" | 305 | 102 | 595 | / | 280 | / |
| 5" | 381 | 127 | 725 | / | 280 | / |
| 6" | 403 | 152 | 780 | 820 | 300 | 310 |
| 8" | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
Característica
1. Calidad estable: ¡ejecute la supervisión de la calidad en la inspección del proceso, llena de matices y completa!
2. Precio razonable: ¡Control de gastos interno eficiente, reducción de costos y beneficiar a clientes!
3. Entrega rápida: ¡cadena de producción avanzada, suficiente media, acortada plazo de expedición!
Selección modelo
Válvula de puerta
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Actuador | 1) (Vuelta de la primavera) 2) actuación doble de efecto simple | |||
| Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Engranaje caliente del posicionador 5) | |||
