Datos del producto:
Pago y Envío Términos:
|
Material del cuerpo: | CF8, CF8M, CF3, CF3M, WCB | Estructura: | tronco de levantamiento |
---|---|---|---|
estándar: | GB | Tamaño: | DN50~DN60 |
Temperatura: | alta temperatura | color: | Plata |
Alta luz: | Acero forjado,válvulas de compuerta |

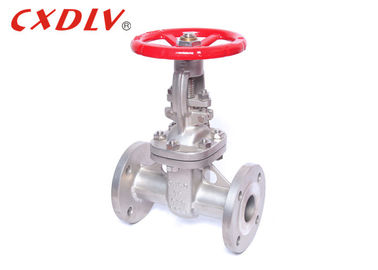

El metal asentado ensanchó el acero inoxidable CF8/CF3 de la válvula de puerta para el gasoil
Especificaciones
Estándares aplicables:
- DIMENSIÓN CARA A CARA: GB/T 12221
- DIMENSIÓN DEL REBORDE DEL EXTREMO: GB/T 9113
- DESING: ANSI B16.34
- PRUEBA: API598
Gama de tallas:
- DN15~DN300
Grado de la presión:
- PN16~PN40
Gama de temperaturas:
- -196°C~650°C
Uso
La válvula de puerta refiere a una válvula en la cual el miembro cerrado (puerta) se mueva en la dirección vertical de la línea de centro del paso. La válvula de puerta se puede utilizar solamente para la abertura completa y el closing completo en la tubería, y no puede ser ajustada y ser estrangulada. La válvula de puerta es una clase de válvula con una amplia gama de uso. También se utiliza para el dispositivo del corte con un diámetro del ≥ 50m m del DN. El dispositivo del corte con diámetro bajo también utiliza a veces la válvula de puerta. La válvula de puerta elástico del lacre del asiento (válvula de puerta suave del lacre) desarrollada estos últimos años. Con un mejor funcionamiento del lacre, es la primera opción para la protección del medio ambiente, el abastecimiento de agua y la industria del drenaje.
DN | L | D | D1 | D2 | FB | z-φd | H |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Característica
1. Peso ligero: El cuerpo se hace del hierro dúctil de alto grado, que es encendedor del cerca de 20%~30% que las válvulas de puerta tradicionales. Es fácil instalar y mantener.
2. puerta de fondo plano: Las válvulas de puerta tradicionales se depositan a menudo en el surco de la parte inferior de la válvula debido a los objetos extranjeros tales como piedras, bloques de madera, cemento, limaduras del hierro, ruina, etc. después de que se lave el agua, que es fácil cerrar y formar un escape. La parte inferior de la válvula de puerta elástico del lacre del asiento adopta el mismo diseño de la parte inferior plana que la máquina del tubo de agua, que no es fácil causar la acumulación de la ruina, de modo que el líquido sea sin obstáculo.
Selección modelo
Válvula de puerta
Estándar | ANSI | GB | JIS | Estruendo |
Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Actuador | 1) (Vuelta de la primavera) 2) actuación doble de efecto simple | |||
Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Engranaje caliente del posicionador 5) |
