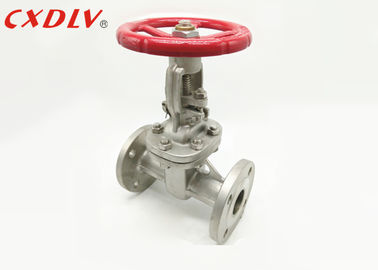

El GB ensanchó válvula de puerta con resistente de levantamiento de la esclusa del tronco asentada
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | CXDLV |
| Certificación: | CE&ISO |
| Número de modelo: | Z41W |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1PC |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cajas convenientes de la madera contrachapada según diversa estructura de las válvulas |
| Tiempo de entrega: | 5~25 días del trabajo |
| Condiciones de pago: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacidad de la fuente: | 500pcs/mon |
|
Información detallada |
|||
| Material del cuerpo: | CF8, CF8M, CF3, CF3M, WCB | estándar: | GB |
|---|---|---|---|
| Tamaño: | DN300 | Temperatura: | -196°C~650°C |
| sello: | Sello del metal | Presión: | PN10/PN16/PN25 |
| Resaltar: | válvula de puerta resistente,válvula de compuerta industrial |
||
Descripción de producto
El GB ensanchó válvula de puerta con resistente de levantamiento de la esclusa del tronco asentada
Especificaciones
Estándares aplicables:
- DIMENSIÓN CARA A CARA: GB/T 12221
- DIMENSIÓN DEL REBORDE DEL EXTREMO: GB/T 9113
- DESING: ANSI B16.34
- PRUEBA: API598
Gama de tallas:
- DN15~DN300
Grado de la presión:
- PN16~PN40
Gama de temperaturas:
- -196°C~650°C
Uso
La válvula de puerta es un obturador de la abertura y del miembro cerrado. La dirección del movimiento de la puerta es perpendicular a la dirección del líquido. La válvula de puerta puede solamente ser completamente abierta y completamente cerrada. Los parámetros de la puerta son diferentes, generalmente 5°. Cuando la temperatura media no es alta, es 2°52. ‘. Mejore el manufacturability y compense la desviación del ángulo de la superficie de lacre durante el proceso que trabaja a máquina. Esta clase de espolón se llama el espolón elástico.
| DN | L | D | D1 | D2 | FB | z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Característica
1. La resistencia del flujo es pequeña. El paso medio interno del cuerpo de válvula es recto a través, el medio fluye en una línea recta, y la resistencia del flujo es pequeña.
2. Es más ahorradora de trabajo al abrirse y cerrándose. Comparado con la válvula de cierre, la dirección del movimiento del obturador es perpendicular a la dirección del flujo del medio, si es abierta o cerrada.
3. alta altura, abertura larga y hora de límite. La abertura y el movimiento cerrado del obturador es grandes, y el descenso es realizado por el tornillo.
Selección modelo
Válvula de puerta
| Estándar | ANSI | GB | JIS | Estruendo |
| Presión | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Actuador | 1) (Vuelta de la primavera) 2) actuación doble de efecto simple | |||
| Accesorios | 1) Filtro de la válvula electromagnética del interruptor de límite 2) 3) 4)Engranaje caliente del posicionador 5) | |||
